❗️ Задание с конкурса Model Mania 2026

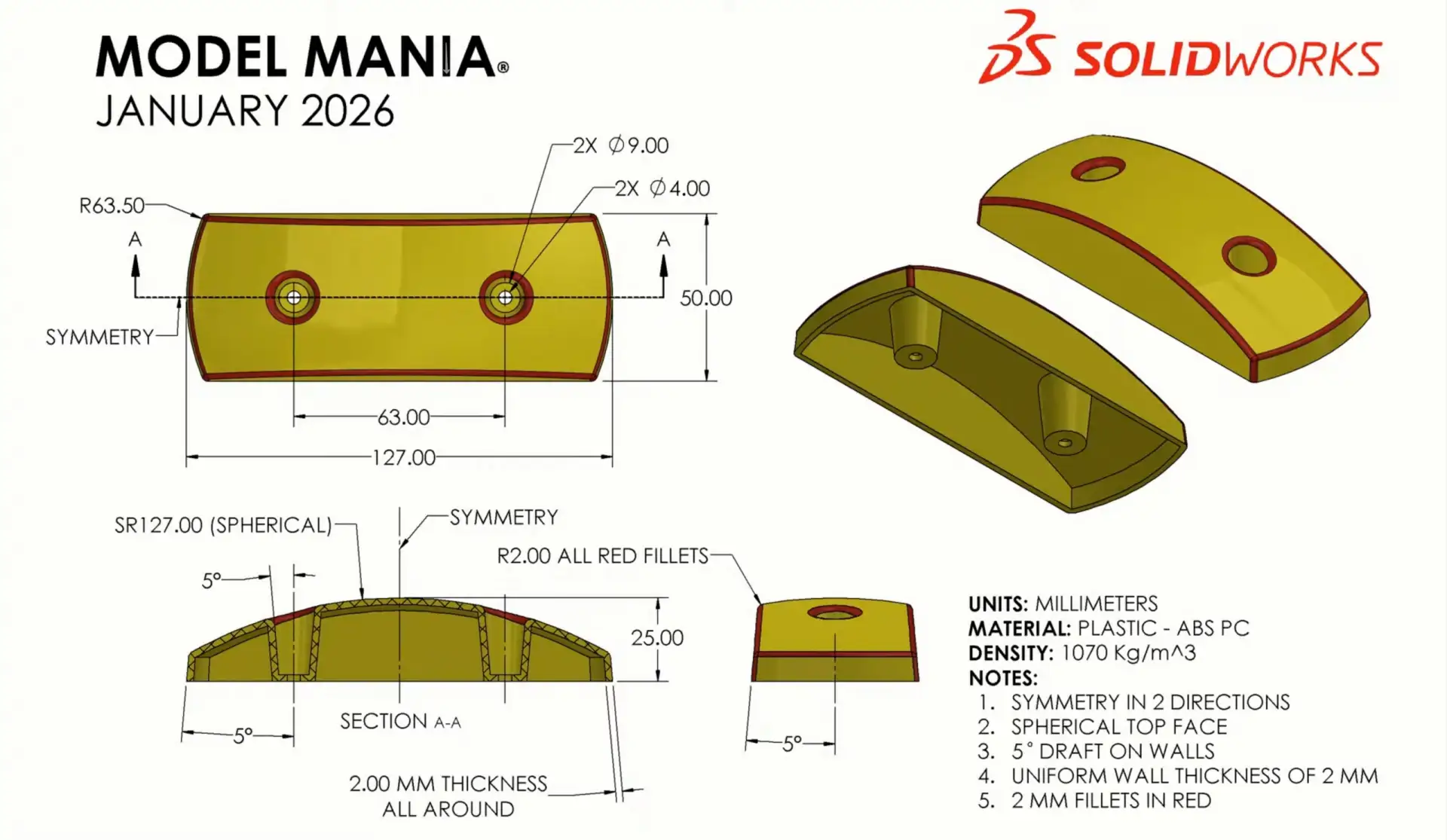

📄 Чертеж для самостоятельного моделирования

Готовы проверить свои навыки? Постройте эту деталь в SolidWorks / КОМПАС-3D / любом другом CAD-е.


👇 Пробуйте создать модель сами:
➡ Постройте деталь по чертежу выше.
➡ Напишите в комментариях, какая масса получилась.
(Материал и плотность указаны на чертеже).

👇 Опрос для самых быстрых:
Сколько времени у вас заняло построение?
👍 - Меньше 10 минут
❤ - 10-15 минут
🔥 - Больше 15 минут

Давайте сверим результаты! 🧮🔧

#ModelMania2026 #SaprBlog #РоманСаляхутдинов #SolidWorks

🚀 Видео по новинкам КОМПАС-3D v25

✅ Рельеф — выступ или углубление на грани (проецирование по нормали).

✅ Средняя линия — кривая, равноудалённая от двух объектов.

✅ Вертикальный текст — теперь в таблицах и основной надписи.

✅ Симметрия — единое параметрическое ограничение.

✅ Отверстия — можно создать сразу в нескольких телах сборки.

✅ Администрирование настроек, скрытие переменных, подсказки у ограничений.



📺 Посмотреть на Rutube
📹 Посмотреть на YouTube
🎥 Посмотреть на ЯДЗЕН
📺 Посмотреть на VK Видео

👇 Делитесь в комментариях:
Что понравилось из новинок?

#КОМПАС3D #kompas3d #РоманСаляхутдинов

👨‍🎓 С чего начать создание чертежа в SOLIDWORKS? Пошаговый гайд

Привет, коллеги! На связи Роман Саляхутдинов.

Если вы только осваиваете SolidWorks и чертежи кажутся вам сложными — это видео для вас. Я разобрал базовые, но самые важные темы:

1⃣ Новый документ — создаём правильно.
2⃣ Проекционные виды — учимся пользоваться командой «Вид с модели».
3⃣ Дерево чертежа — понимаем структуру.
4⃣ Формат листа — меняем размер и ориентацию.
5⃣ Новые листы — добавляем, когда нужно.

Смотреть и повторять можно на любой версии программы (я показываю на 2022-й).

🎥 Видео здесь: https://vkvideo.ru/video-11137224_456239857

Кстати, это занятие входит в мой полный курс «Эффективная работа в SOLIDWORKS». Там я собрал все необходимые темы для уверенной работы в программе — от интерфейса до сложных сборок и чертежей.

🔗 Узнать подробнее о курсе: https://sw.saprblog.ru

Сохраняйте пост в закладки, чтобы урок всегда был под рукой! 📚

#Solidworks #SolidworksУроки #3DМоделирование #РоманСаляхутдинов

КОМПАС-3D v25: что нового в приложениях? ⚙️

Продолжаем разбор версии. На этот раз — приложения, расширяющие базовый функционал. Только ключевые улучшения.


🚰🔌🌀 Трубопроводы, кабельные каналы, вентиляция

Общее для всех трёх:

• Добавлен ортогональный способ (по осям координат).

• Добавлен способ «По точкам» — непрерывное построение по произвольной траектории.

• Появилась возможность строить на заданном расстоянии от поверхности.

Дополнительно в Трубопроводах: вальцовка по ГОСТ 13954‑74 и нестандартных размеров.

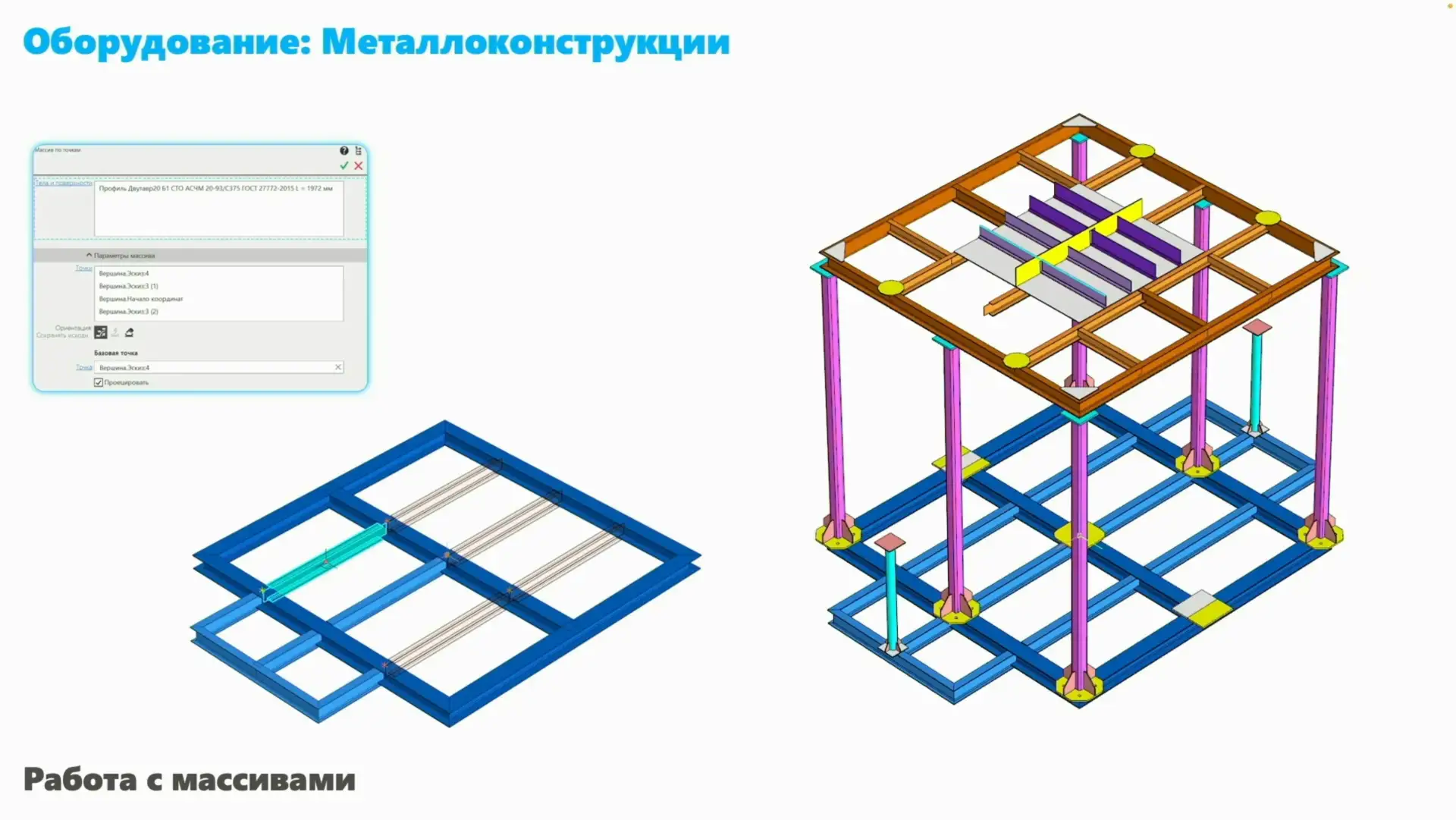

🏗 Металлоконструкции

• В команде «Пластина» — переключатель «Построить одним телом» (включено → единое тело из нескольких контуров, выключено → несколько отдельных тел).

• Команда «Усечь/Удлинить профили» (ранее «…несколько профилей») — групповой регистратор поверхностей. Старая команда удалена.

• В «Профиле» — построение в двух противоположных направлениях с выбором способа определения длины (как в «Элементе выдавливания»).

• Массивы: новая панель «Массив», объекты в массиве можно редактировать, появилось создание массивов тел.

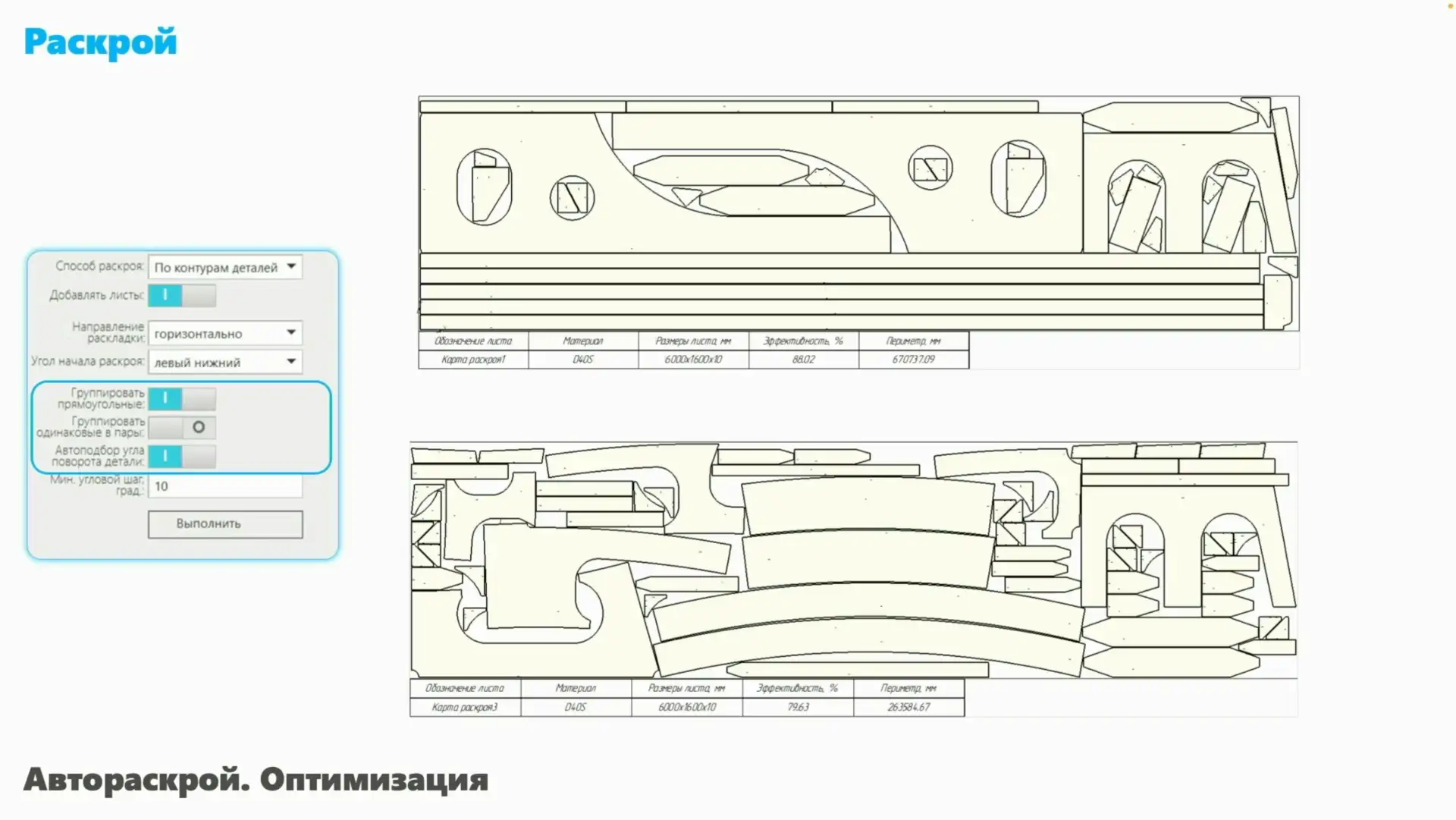

✂️ Раскрой

• «Экспорт сборки» — прямая выгрузка контуров листовых деталей из сборок. «Импорт» теперь только для DXF → FRW.

• Из «Задания на раскрой» выделена отдельная команда «Линейный раскрой».

• Для линейной раскладки — импорт таблицы деталей из CSV (экономия времени).

• Для фигурного раскроя — раскладка на листе произвольной формы (загрузка контура из файла).

• Алгоритм автоматической раскладки серьёзно доработан: ручные настройки направления и угла начала раскроя, автоподбор эвристик (группировка прямоугольных, попарная укладка, автоподбор угла поворота). Годограф быстрее и эффективнее.

• В «Деловом отходе» — параметр «Минимальная площадь» (какие остатки считать полезными).

• Для групп совместного раскроя (ГСР) — переключатель в настройках и команды «Создать ГСР», «Просмотр ГСР».

🎨 Фотореалистика

• Материал, назначенный одной вставке детали в сборке, автоматически применяется ко всем остальным вставкам.

• При назначении материала поверхности — применяется к обеим сторонам (раньше только к одной).

• Проект сохраняется как единый файл *.arbundle (старые проекты конвертируются).

⚙️ Валы и механические передачи

• Автоматическое создание и редактирование очерков (точек, линий, поверхностей) ступеней 3D-модели — редактирование без потери связей, очерки можно использовать для сопряжений в сборке.

• Новый тип передачи: цилиндрическая передача внешнего зацепления с бочкообразными зубьями.

• На цилиндрической ступени — новый элемент «Продольный паз» (4 варианта: призматический, трапецеидальный, треугольный, полукруглый).

• В расчётах цилиндрической передачи внутреннего зацепления и планетарной — формирование блокирующих контуров.

• В комплект вернули Shaft3D.Rtw (редактирование старых моделей, новое создание — нет) и добавили Thread3D.rtw (создание метрической резьбы в 3D).

• В расчёте плоскоременной передачи — более жёсткие ограничения на произвольное задание геометрии шкивов.

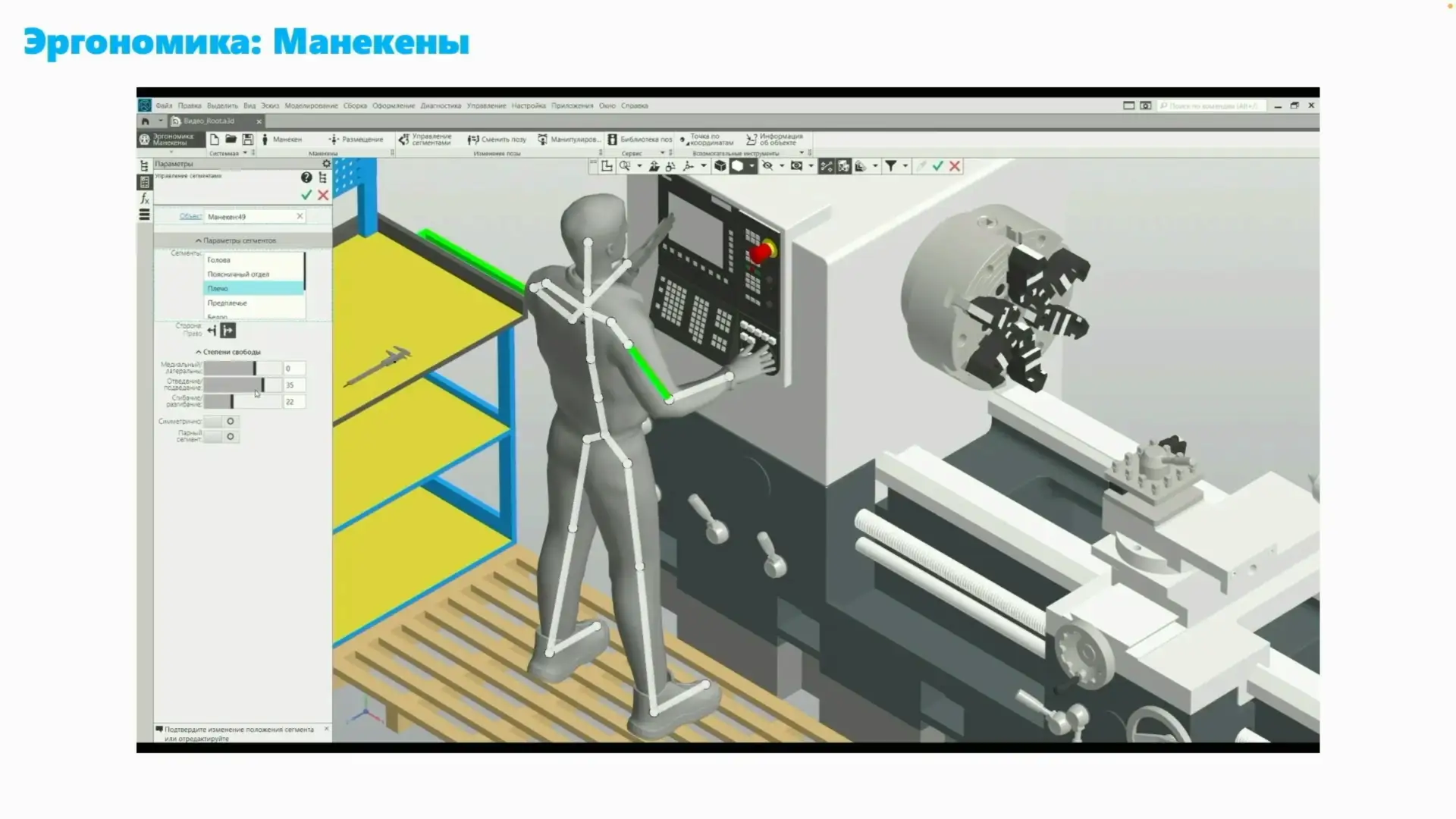

👤 Новое приложение: Эргономика: Манекены

В комплект поставки включено приложение «Эргономика: Манекены». Позволяет с помощью моделей человеческого тела анализировать взаимодействие человека с изделиями или рабочими местами — для повышения удобства и безопасности.

⚠️ Требуется отдельно оплачиваемая лицензия.

Коротко: «Раскрой» и «Металлоконструкции» — самые мощные обновления. Автораскладка умнее, работа с произвольными листами и CSV. В металлоконструкциях — массивы и гибкое усечение профилей. Валы и передачи редактируются через очерки прямо в КОМПАС-3D. Для эргономики — манекены (по отдельной лицензии).

#КОМПАС3D #kompas3d #SaprBlog #РоманСаляхутдинов #раскрой #металлоконструкции #валы

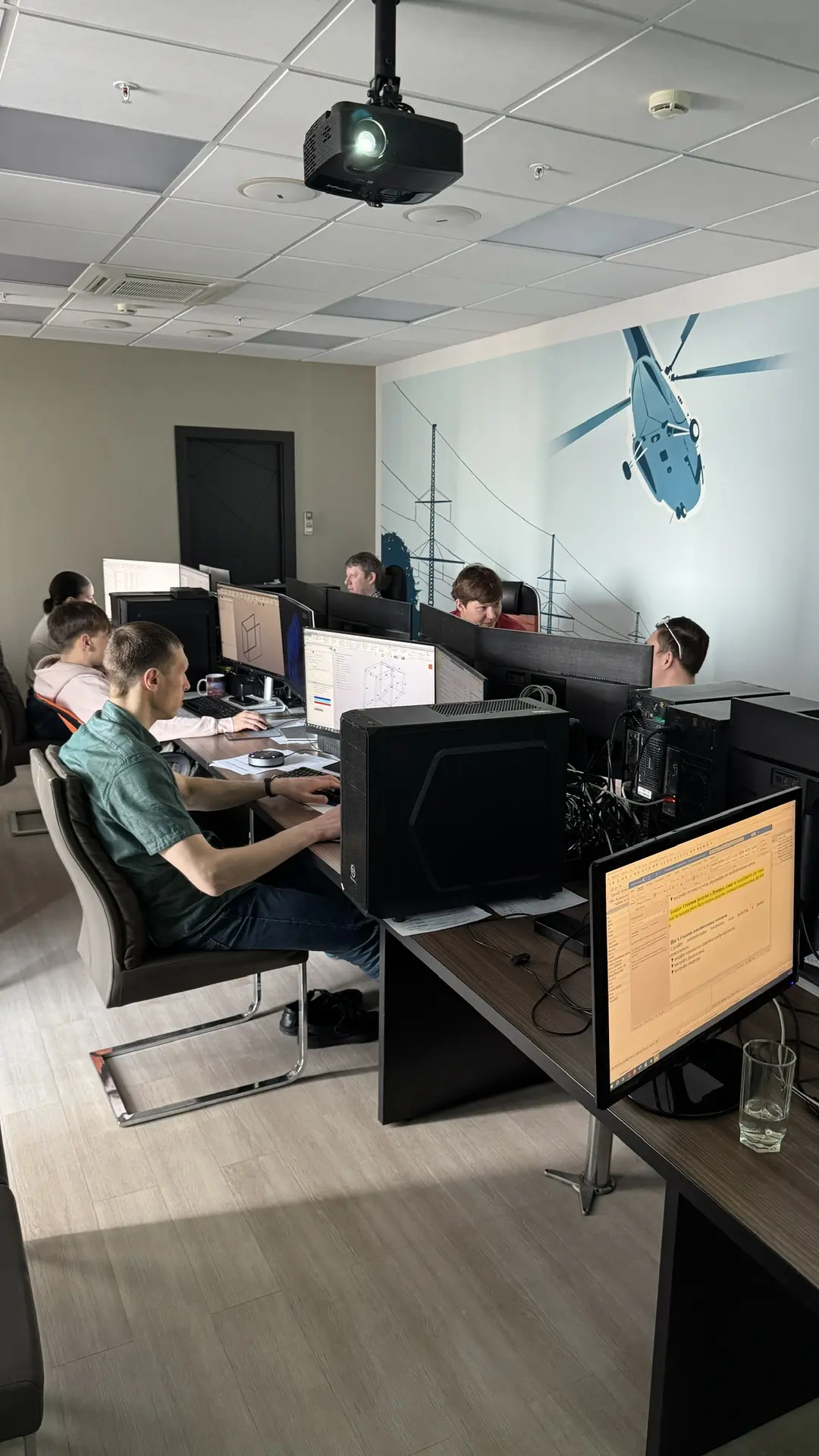

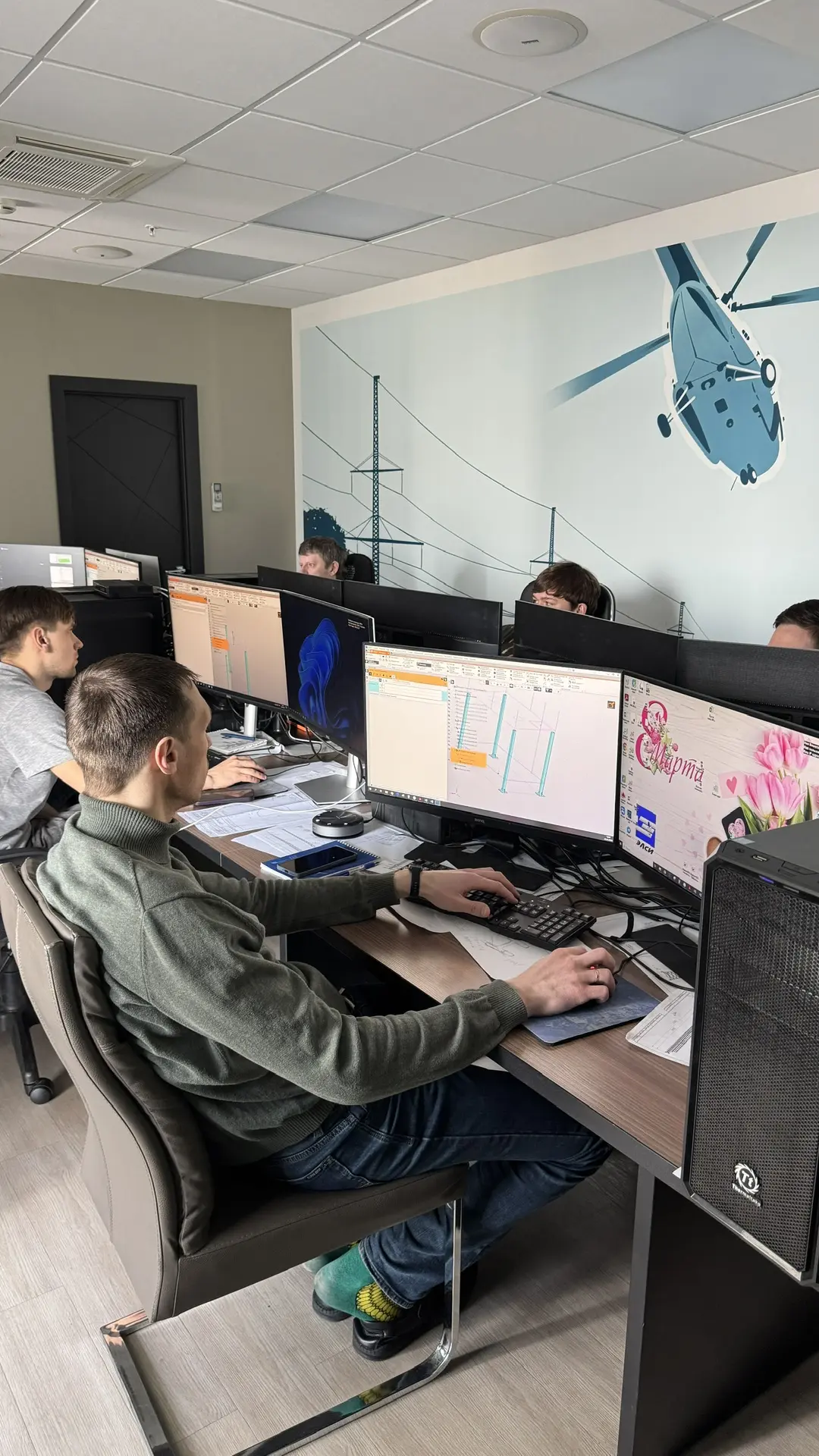

🎓 Завершили обучение в Новосибирске!

ЗАО «ЭЛСИ Стальконструкция», курс «Параметрическое моделирование металлоконструкций в КОМПАС-3D».

32 академических часа, аттестационная работа в конце.
Итог: все сдали ✅

Отличная группа — инженеры-конструкторы схватывали материал на лету, задавали живые вопросы, сразу пробовали на своих задачах.

Мы разобрали:
• компоновочную геометрию ферм
• таблицы переменных и исполнений
• автоматическую генерацию чертежей и спецификаций

Всё — на реальных металлоконструкциях.

🚀 Курс прошёл продуктивно, слушатели получили именные сертификаты.

Если вашей компании нужен такой же практический интенсив по параметризации в КОМПАС-3D — пишите, приедем в любой город.

Центр обучения САПР
Руководитель — Роман Саляхутдинов

📸 Фото с занятий в посте.

#Компас3D #параметрическоемоделирование #обучениеСАПР #SaprBlog #РоманСаляхутдинов

КОМПАС-3D v25: что реально изменит вашу работу?

⚙️Разобрали главные новинки в трёхмерном моделировании.

🗿 Рельеф и полигоны

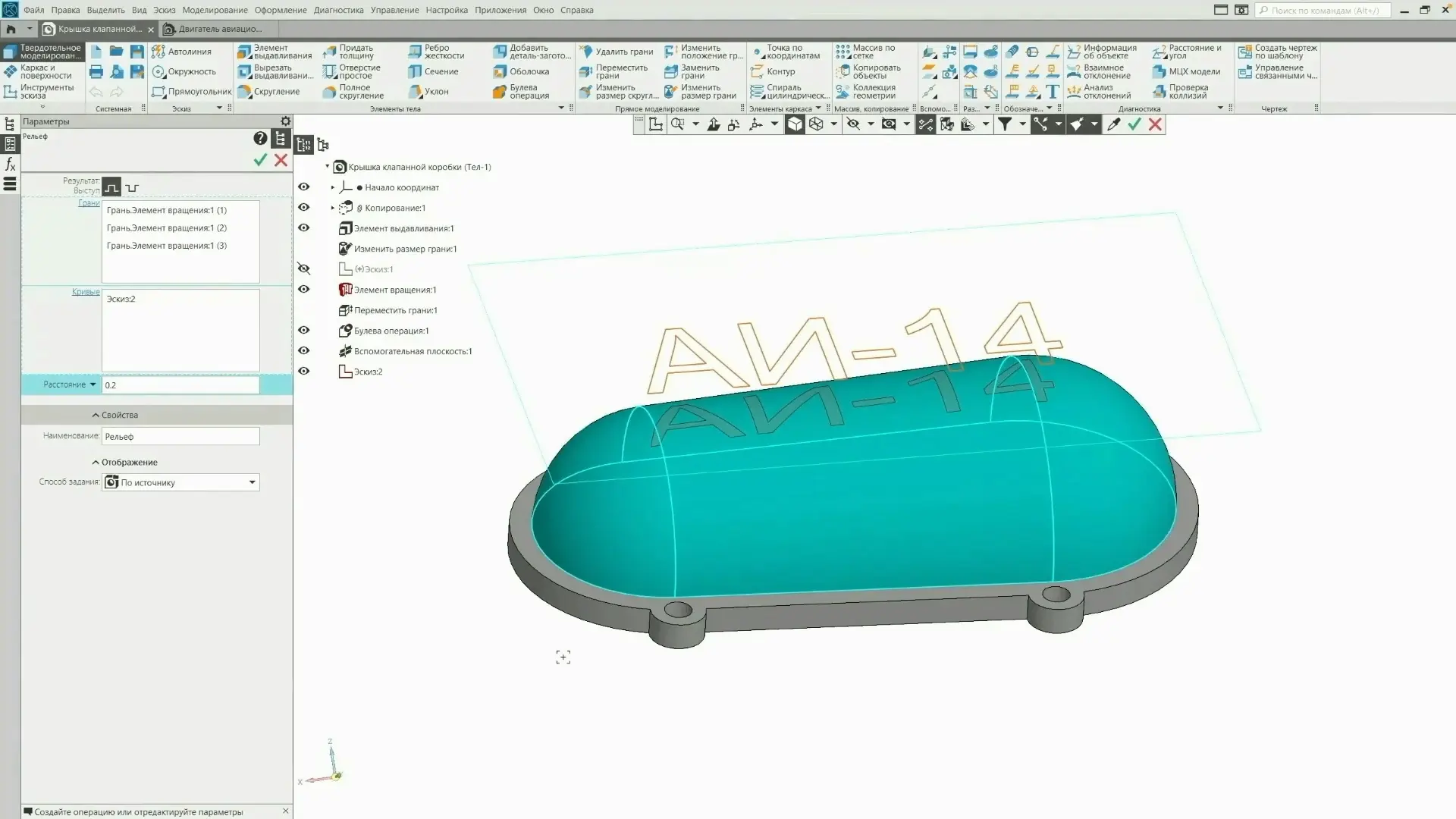

Новая команда «Рельеф» — проецируете контур на грань и работаете с материалом. Плюс «Сегментация»: программа сама разбивает полигональный объект на зоны (плоскость, цилиндр, сфера, конус, тор). Импортные STL теперь можно нормально редактировать.

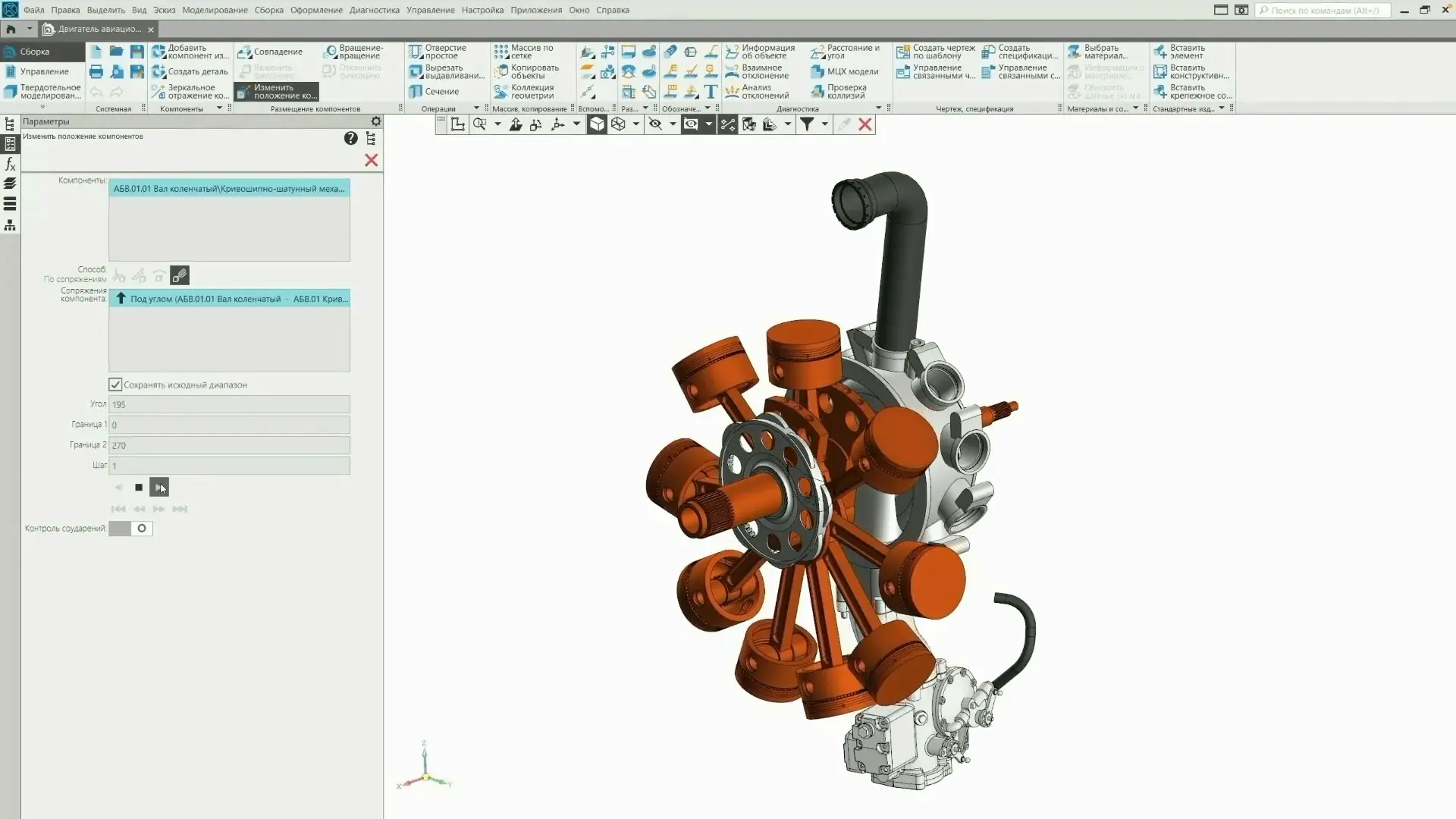

🔄 Управление компонентами в сборке

Команда «Изменить положение компонента»: сдвиг, поворот, а для сопряжений «На расстоянии» и «Под углом» — перемещение с анимацией и контролем соударений. Работать можно сразу с несколькими деталями.

⚡ Варианты состава геометрии

Создаете упрощенную версию детали (без фасок, отверстий, резьбы). Система сама подставляет её в сборку. Тяжелые сборки «летают», а на чертежах — упрощения по ГОСТ.

🔩 Групповые отверстия

За один вызов команды — сколько угодно отверстий по точкам (массивы, эскизы). Направление: автоматический перпендикуляр к поверхности или единое для всех. Огромная экономия времени на фланцах и перфорации.

🧠 Умный выбор объектов

Щелкнули по ребру — выбралась цепочка. Выбрали грань — можно добавить все смежные. Набор запоминает условие: новые объекты добавятся сами. Плюс выделение по свойствам (найти все винты М8 или фаски 45° за секунду).

📐 Средняя линия

Строит кривую, равноудаленную от двух других. То, что нужно для гидравлики, аэродинамики и сложных обводов.

🔄 Скругление с новыми возможностями

По касанию к указанной поверхности или по граничным кривым. Закон изменения параметров — по значениям в точках с линейной/сплайновой интерполяцией.

✏️ Эскиз: слои модели и 3D-измерения

В режиме эскиза на панели слоев видно дерево слоев модели (можно сделать фоновый слой активным). Измерять в эскизе можно трехмерные объекты с фоновых слоев.

🚀 Ускорения

Создание скруглений (особенно на многогранных поверхностях), смена варианта компонента, генерация экземпляров семейства. Оптимизирована память для моделей со сложной поверхностью и множеством точек/отверстий.

#КОМПАС3D #kompas3d #РоманСаляхутдинов #SaprBlog

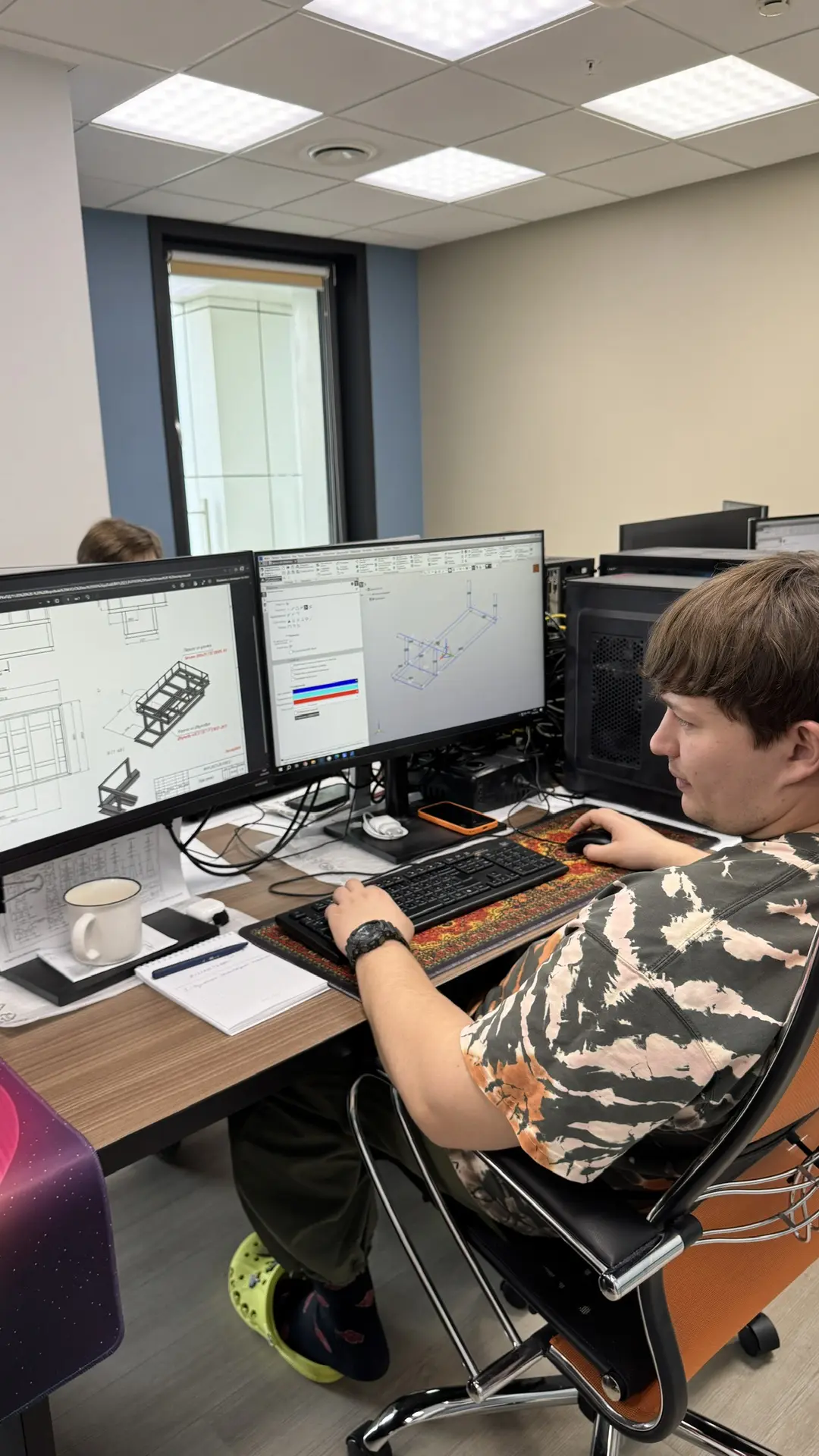

📍 Новосибирск, ЗАО «ЭЛСИ Стальконструкция»
📌 Второй день курса «Параметрическое моделирование металлоконструкций в КОМПАС-3D»

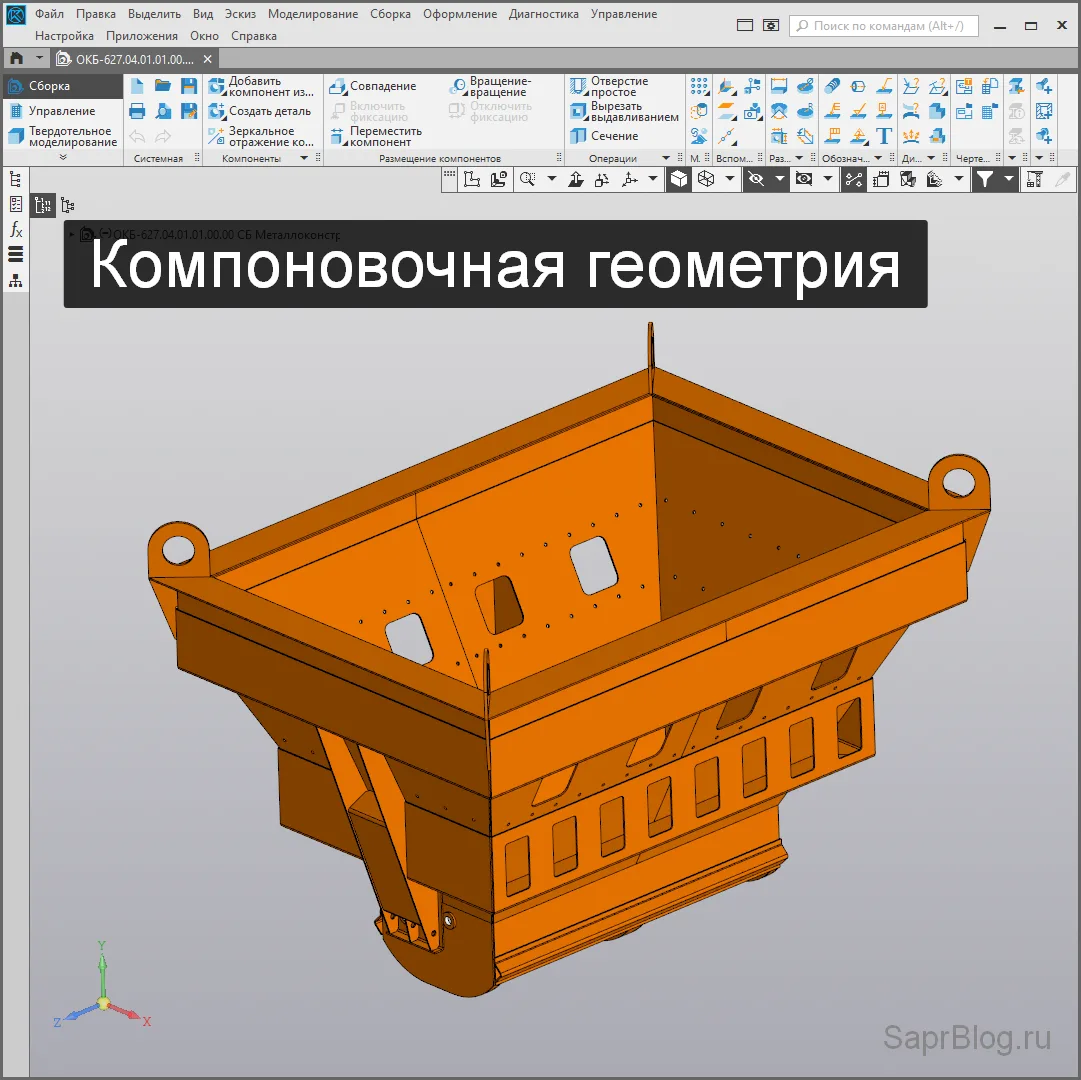

Разбираем:
🔹 компоновочную геометрию ферм
🔹 таблицы переменных и исполнений
🔹 автоматическое создание чертежей и спецификаций
Всё — на реальных примерах.

👍 Доволен вовлечённостью и живыми вопросами.

❓ А на вашем предприятии проходят подобные обучения?

#Компас3D #металлоконструкции #cad #РоманСаляхутдинов #SaprBlog

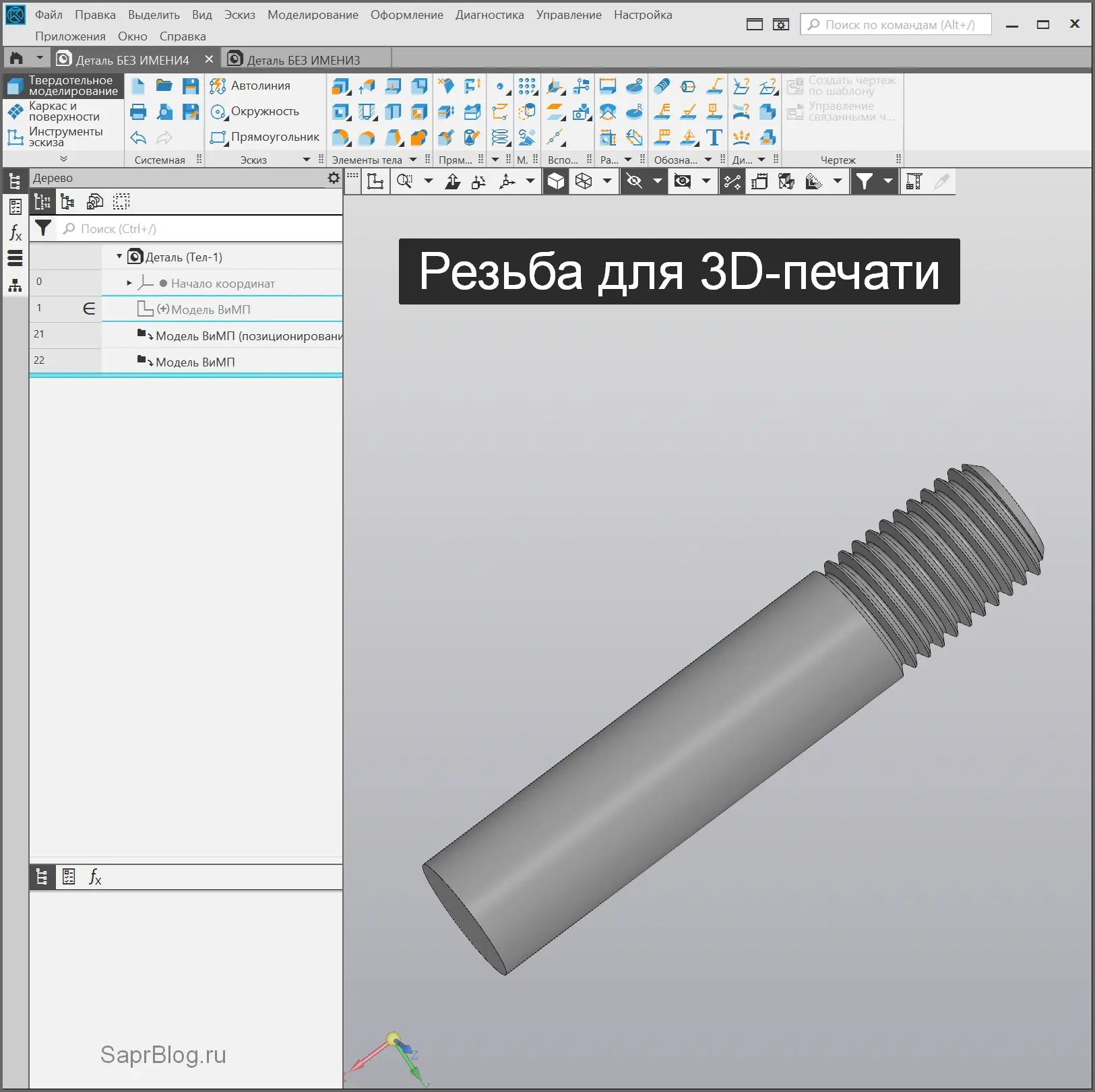

🔥 КОМПАС-3D v24: Как правильно сделать резьбу для 3D-печати?

Многие думают, что создать резьбу в КОМПАСе можно только вручную — спиралью и кинематикой. Но есть способ гораздо проще! Разбираем два рабочих варианта под 3D-печать.

📌 2 Способа моделирования резьбы

①. Приложение «Валы и механические передачи 3D+2D» (профессиональный подход)

• Где искать: Главное меню → Приложения → Механика → Валы и механические передачи 3D+2D → Проектирование модели. Перед запуском откройте или создайте документ типа Деталь, Чертеж или Фрагмент.
• Как работает: Если вы работаете в документе типа Деталь, система автоматически создаёт временный фрагмент для 2D-проектирования. Далее:

- Создайте цилиндрическую ступень
На панели инструментов внешнего контура выберите Простые ступени → Цилиндрическая ступень. Задайте длину и диаметр, нажмите OK.

- Добавьте резьбу
На той же панели (или через контекстное меню ступени) выберите добавление дополнительного элемента — резьбы. Укажите параметры (шаг, длину, ГОСТ, например М6).

- Сгенерируйте 3D-модель
На панели инструментов нажмите Дополнительные построения → Генерация твердотельной модели. Готовая трёхмерная модель появится в документе.

• Плюсы: Быстро, параметрически, полное соответствие стандартам, есть проточки и фаски по ГОСТ.
• Минус: Для некоммерческих версий функционал может быть ограничен.

✦ ─── ✦

②. Ручное моделирование (Вырез по траектории)

• Спираль + Вырез по траектории. Подходит, если нужен полный контроль над геометрией или отсутствует доступ к приложению.

Пошагово:

- Создайте цилиндр (основа болта), например, командой Элемент выдавливания.

- На панели Элементы каркаса запустите Спираль цилиндрическая. Задайте параметры.

- Запустите Вырезать по траектории. Внутри команды создайте эскиз — способ построения на кривой.
Нарисуйте равносторонний треугольник со слегка скруглёнными углами — это улучшит печать.
Завершите операцию.

🖨 Советы для 3D-печати

• Зазоры: Увеличьте диаметр отверстия (для гайки) на 0,2–0,3 мм относительно номинала. Пластик даёт усадку, и стандартная резьба может не собраться.
• Прочность: Скруглите вершину профиля резьбы в эскизе — так витки будут прочнее и меньше осыпаться.
• Ориентация: Печатайте болт вертикально (шляпкой вниз), а гайку — на подложке с отверстием вверх, чтобы избежать поддержек внутри резьбы.

💡 Лайфхак для идеального соединения

Если деталь ответственная, смоделируйте гладкое отверстие и гладкий стержень. А после печати просто прогоните резьбу метчиком и плашкой. Это даст идеальную геометрию и прочность, недостижимую при печати «как есть».

👇 А вы используете библиотеку «Валы» или предпочитаете ручной контроль? Делитесь в комментариях!

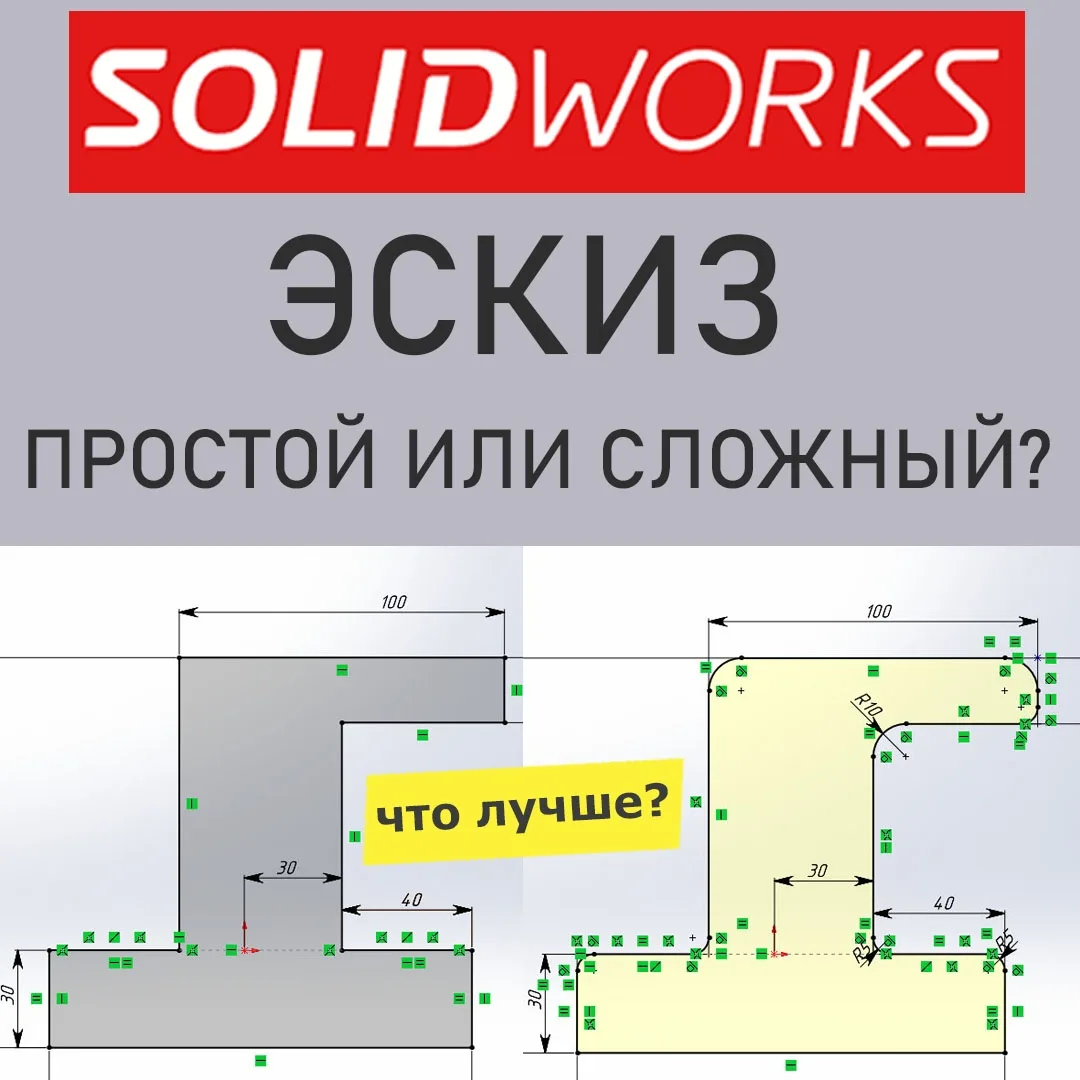

🖥 Простой или сложный эскиз в SOLIDWORKS: что выбрать?

Какой подход ускоряет работу, а какой делает модель гибче? В видео Роман Саляхутдинов разбирает дилемму, с которой сталкивается каждый инженер.

Суть вопроса:
❓ Сложный эскиз. Все скругления и элементы сразу в эскизе. Плюс: такие эскизы перестраиваются быстрее — скругления в эскизе рассчитываются намного быстрее, чем отдельные операции. Минус: их сложнее создавать и редактировать.
❓ Простой эскиз. Только основа, а все операции — отдельные элементы. Плюс: максимальная гибкость и простота правок. Можно легко отключить (погасить) или изменить порядок любого элемента.

Смотрите видео, чтобы понять, какой стратегии придерживаться в ваших проектах! Роман наглядно показывает разницу на примерах.

🎥 Видео здесь: https://vkvideo.ru/video-11137224_456239855

Какой подход используете чаще вы? Делитесь в комментариях! 👇

#solidworks #РоманСаляхутдинов #урокиsolidworks #3dмоделирование #saprblog

🔧 Хотите освоить продвинутые приемы в КОМПАС-3D? Смотрите данное видео!

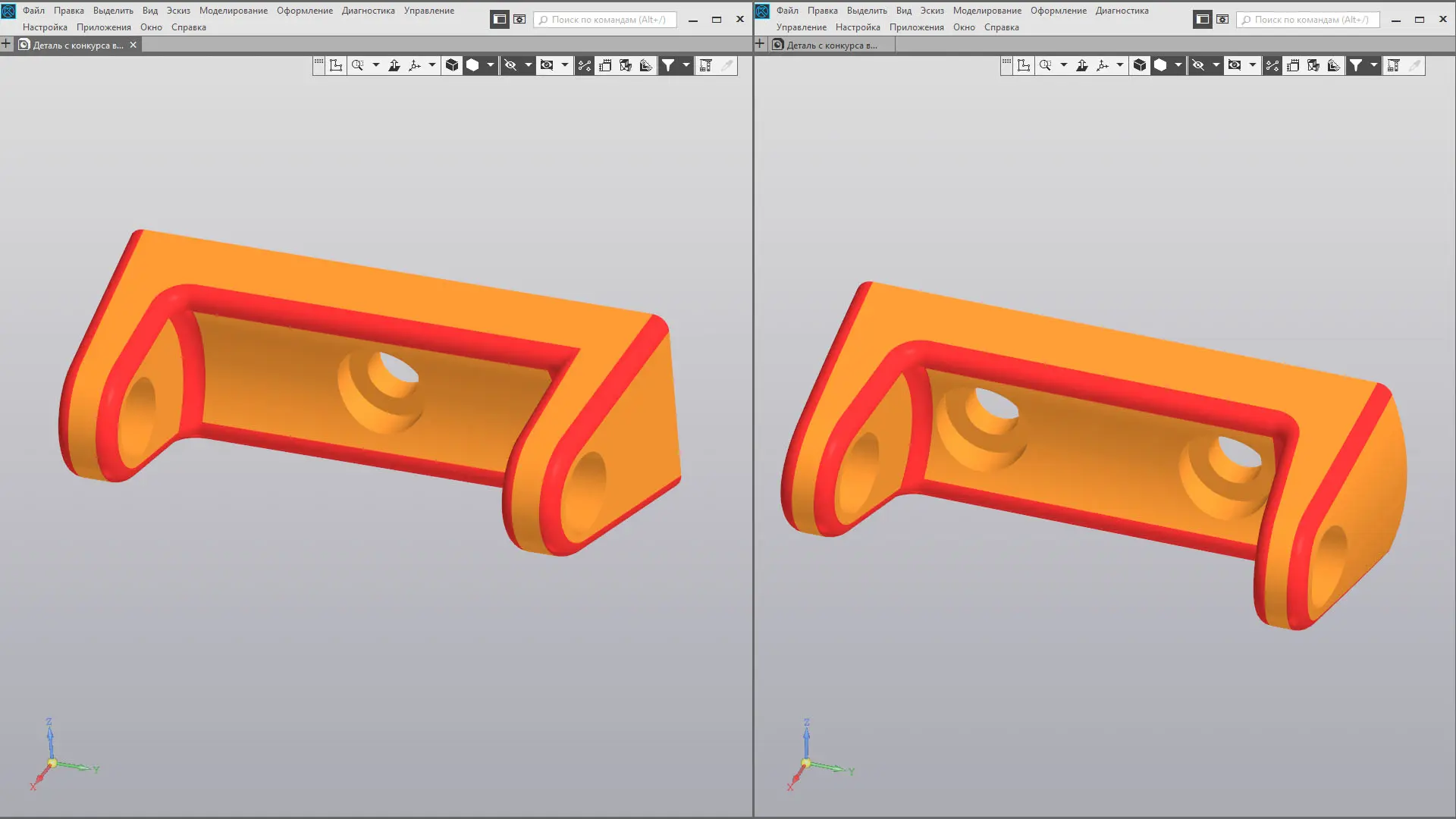

В этом уроке Роман Саляхутдинов на примере создания детали «Кронштейн» показывает, как эффективно использовать возможность выбора нескольких областей в эскизе при выдавливании.

💡 Важный момент: данная опция стала доступна, начиная с версии КОМПАС-3D v19 и старше. Учитывайте это при работе над деталью.

В видео вы увидите применение основных инструментов:
✅ Элемент выдавливания
✅ Зеркальный массив
✅ Вырезать выдавливанием
✅ Скругление

📌 Урок будет полезен как начинающим, так и тем, кто хочет систематизировать знания и узнать о полезных функциях новых версий программы.

▶ Смотреть видео: https://vkvideo.ru/video-11137224_456239926

А вы уже пользовались функцией выбора нескольких областей в эскизе? Делитесь опытом в комментариях! 👇

#КОМПАС3D #моделирование #урокиСАПР #РоманСаляхутдинов #обучение #инженер #кронштейн #3dмоделирование

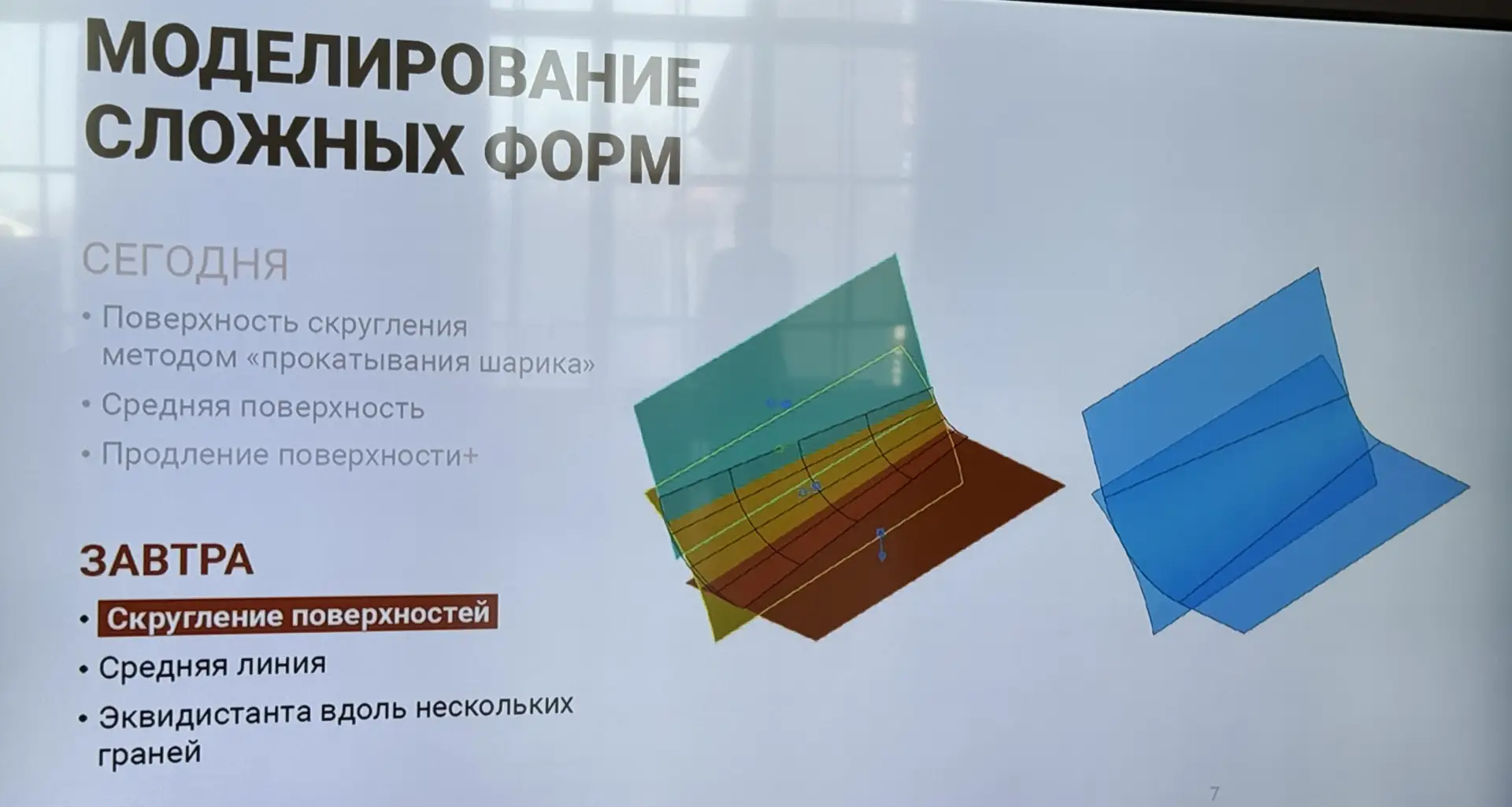

Ожидаемые новинки КОМПАС-3D v25, выход которой запланирован на лето 2026 года.

Базовые функции:

• Ссылочная геометрия
• Умный выбор объектов
• Рельеф / гравировка
• Имитация движения компонентов сборки
• Глубина проецирования в чертежах
• Варианты состава изделия
• Выбор набора объектов по заданным условиям

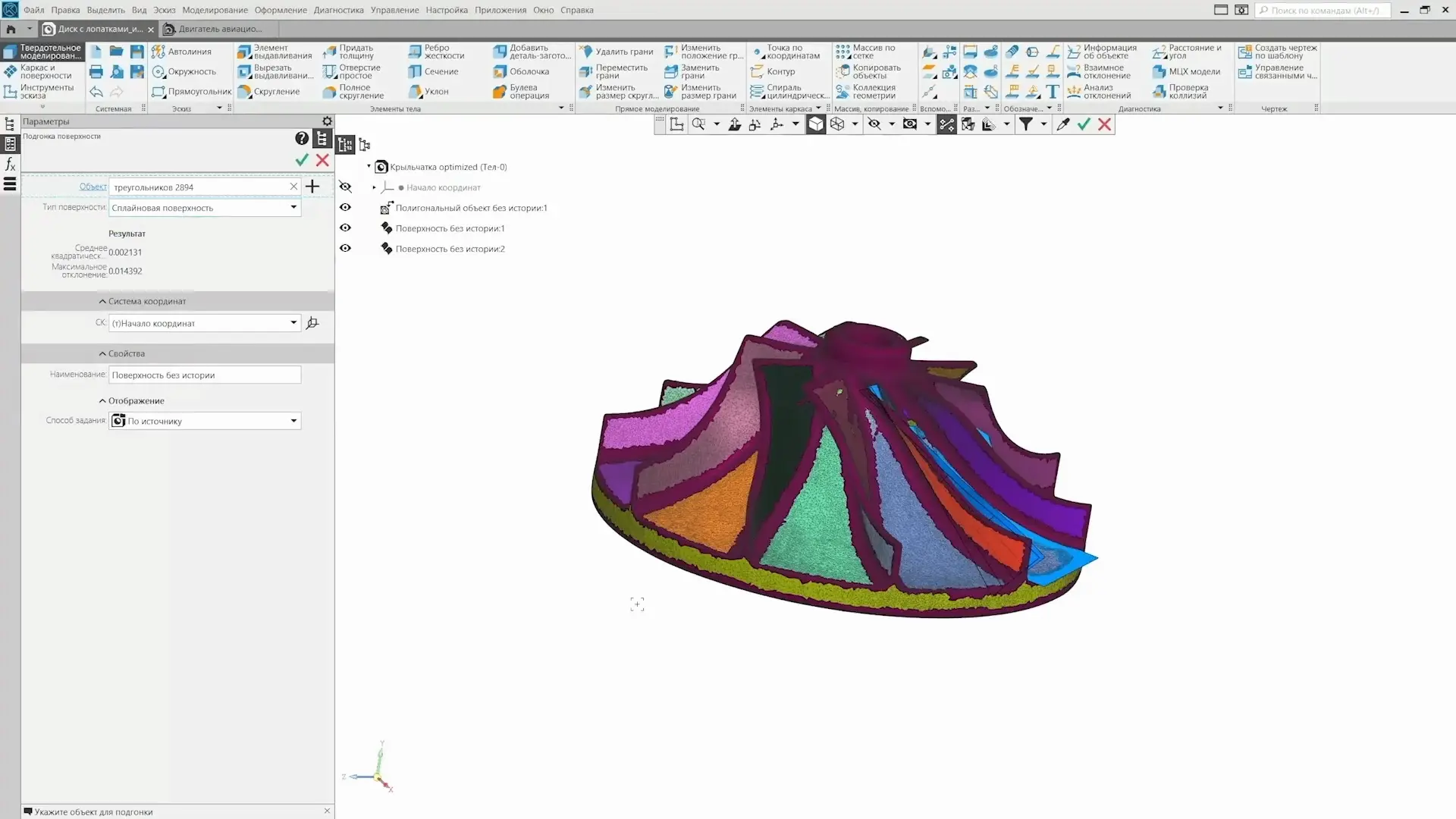

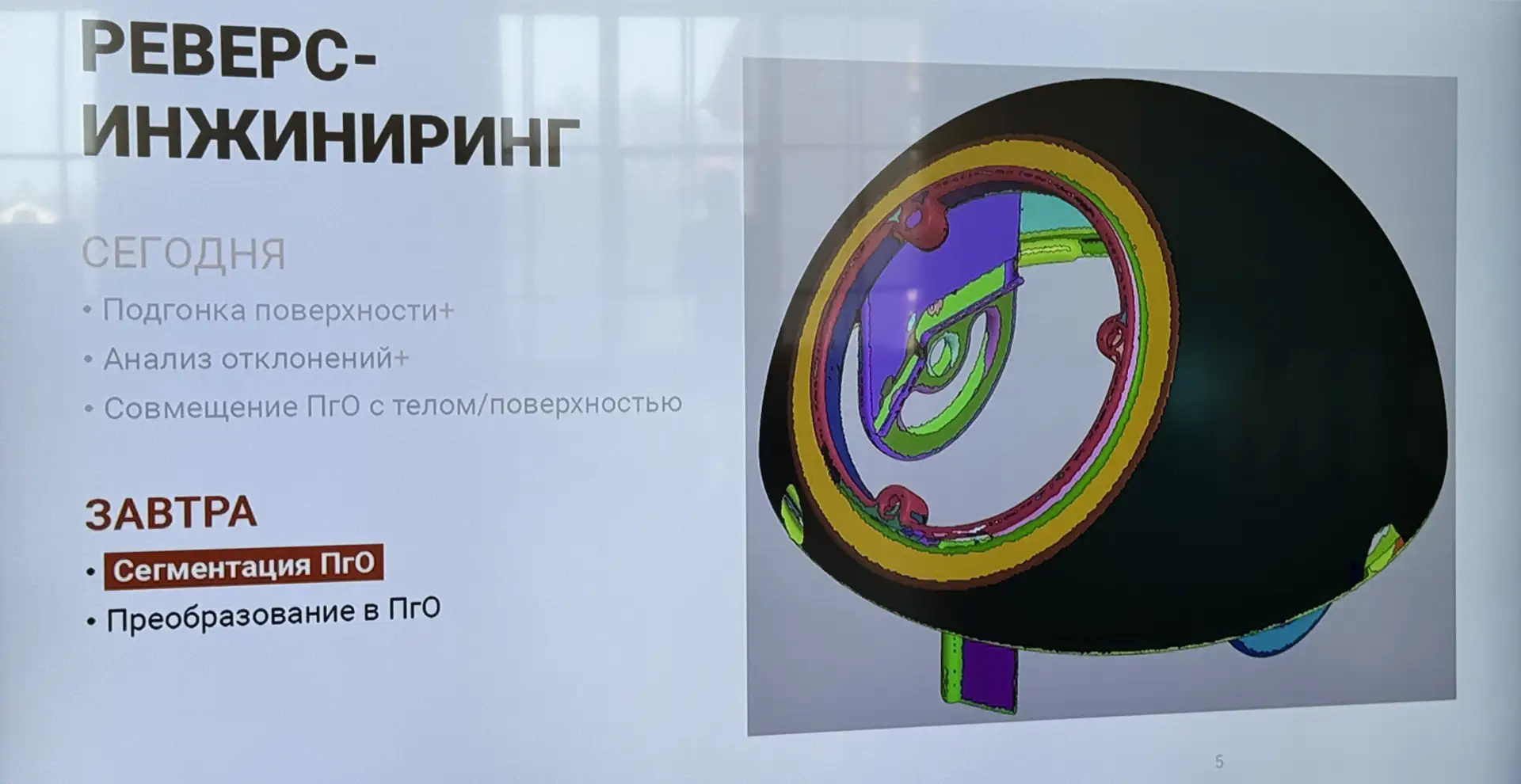

Реверс-инжиниринг

• Сегментация полигонального объекта


Моделирование сложных форм

• Новые способы построения поверхности скругления


Объектное моделирование

• Новое приложение для подготовки манекенных моделей


📅 3 апреля состоится показ новинок 25-й версии. Подробности о презентации — в новостях АСКОН.

SOLIDWORKS для новичков — Разбираем Эскизы

Роман Саляхутдинов во втором уроке курса «Быстрое обучение системе SOLIDWORKS» раскрывает секреты работы с эскизами.

Коротко о главном из видео:

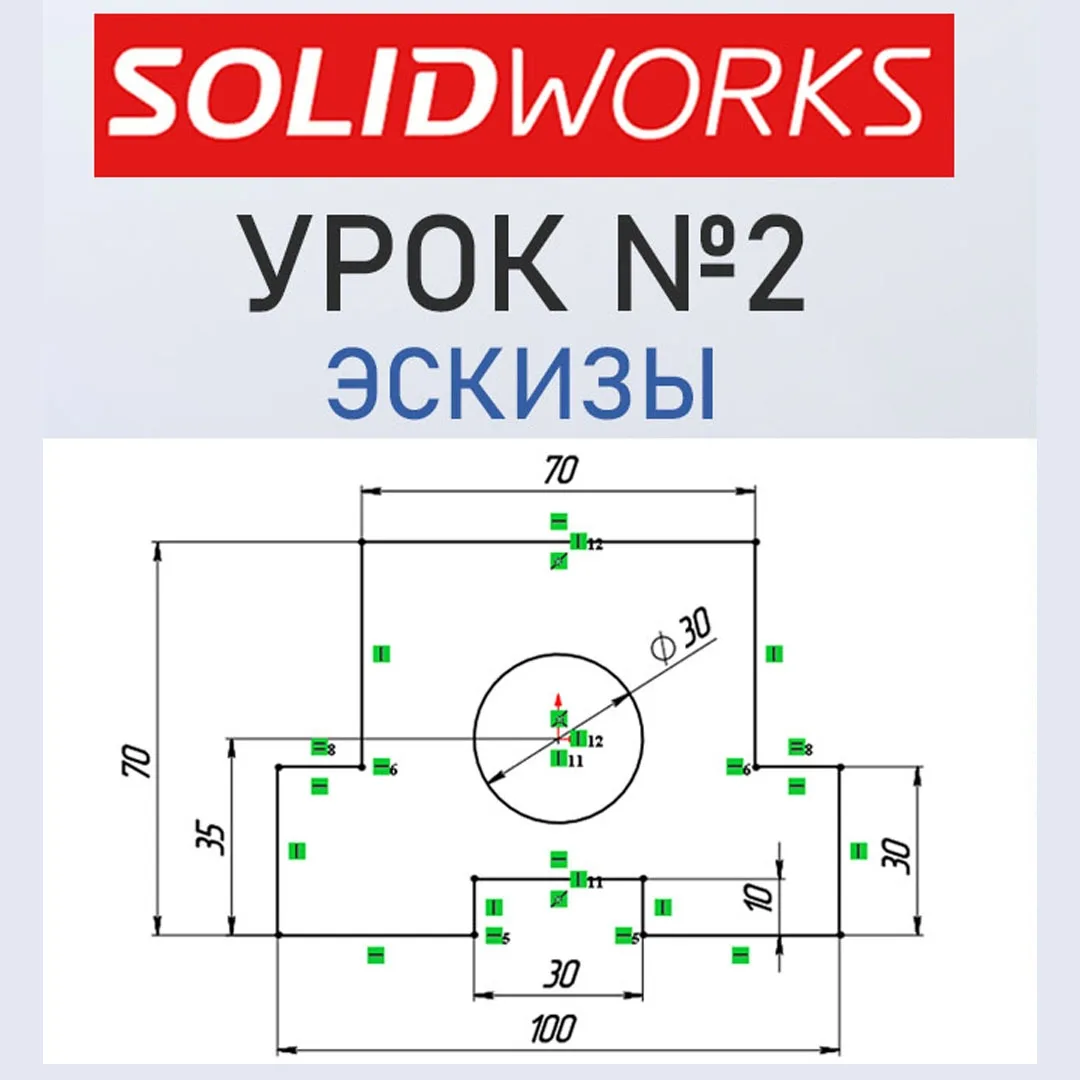

🔹 Делаем правильные настройки перед началом работы (чтобы размеры ставились сами).
🔹 Учимся пользоваться инструментами эскиза.
🔹 Разбираемся, почему одни линии черные, а другие синие.
🔹 Узнаем, что такое «Недоопределенный» и «Определенный» эскиз.
🔹 Учимся добавлять взаимосвязи, чтобы фиксировать геометрию.

Это база, без которой невозможно двигаться дальше!

📺 Смотреть обязательно по ссылке:
https://vkvideo.ru/video-11137224_456239873

Сохраняйте пост в закладки, чтобы не потерять! 📌

#SolidWorks #Обучение #3DМоделирование #РоманСаляхутдинов #Эскизы #УрокиSolidWorks

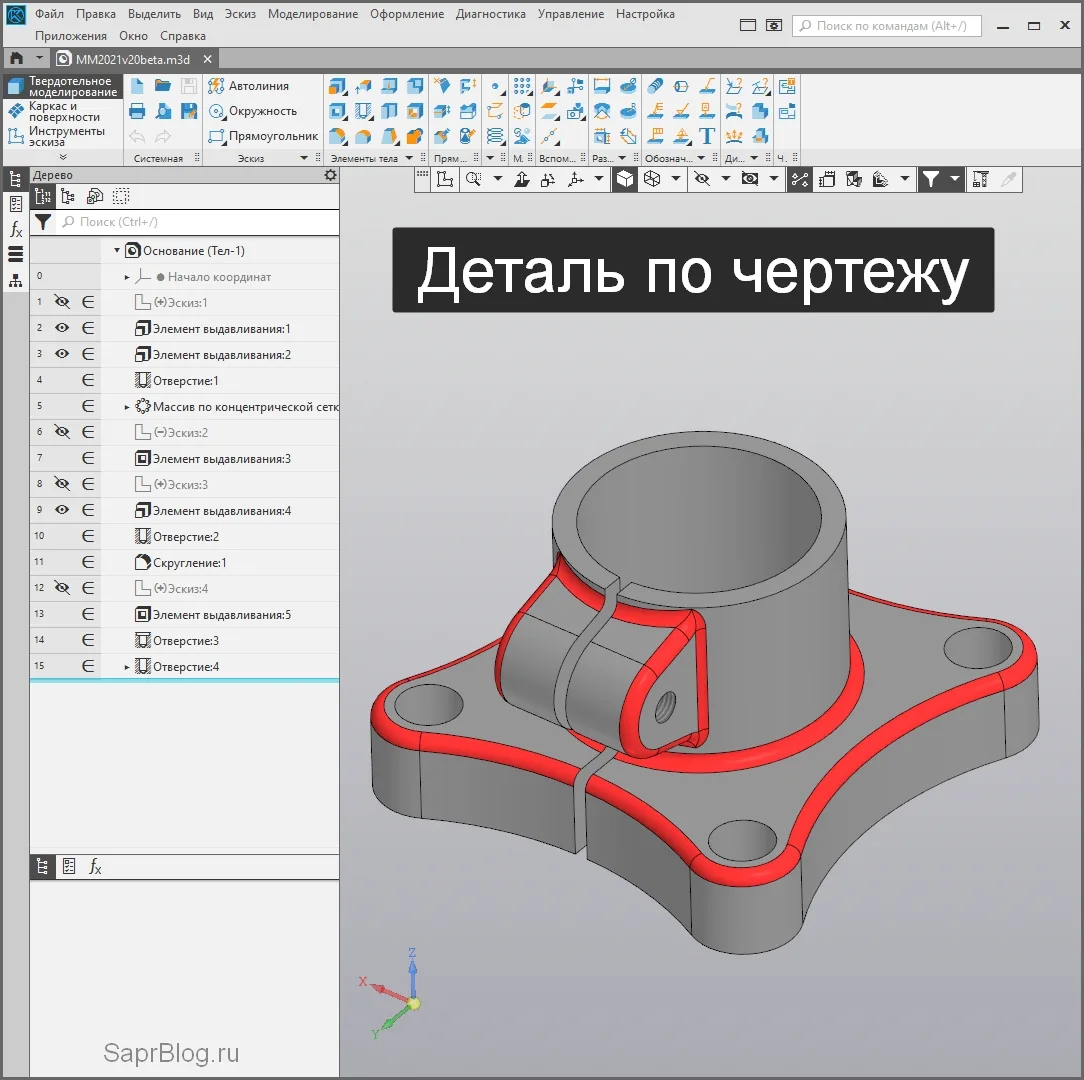

🧊 Model Mania 2021 в КОМПАС-3D: разбор конкурсной детали

Как быстро построить деталь по чертежу международного конкурса? Смотрим на практике!

Роман Саляхутдинов в видео на реальном примере показывает создание детали с конкурса Model Mania 2021. Это отличная возможность «прокачать» свой скилл и посмотреть, как работает профессионал.

🛠 В ролике наглядно разобраны ключевые команды:
✔ Элемент выдавливания — основа основ твердотельного моделирования;
✔ Отверстие — добавление крепежных отверстий;
✔ Массив по концентрической сетке — круговое копирование элементов;
✔ Скругление — финальное оформление кромок.

🎥 Смотрите видео по ссылке: https://vkvideo.ru/video-11137224_456239924

А вы участвовали когда-нибудь в Model Mania или подобных конкурсах? 👇

📌 Полезные ресурсы от автора:
✔ Бесплатный курс по КОМПАС-3D: kompas3d.saprblog.ru
✔ Блог и статьи: saprblog.ru
✔ Канал в Telegram: t.me/saprblog

#компас3д #modelmania2021 #РоманСаляхутдинов #saprblog #3dмоделирование #черчение

Работа в САПР — это много часов в день, глядя на мелкие детали, сложную геометрию и текст.
Правильный монитор здесь — не просто экран, а ключевой инструмент, который напрямую влияет на вашу продуктивность, точность и комфорт.

✅ Базовые рекомендуемые требования: без этого никак

1. Матрица IPS (в идеале — IPS Black)

Она гарантирует стабильные цвета без искажений под любым углом, что критично для оценки геометрии. Альтернативы вроде VA могут давать «шлейфы» при вращении модели, а цвета с бокового взгляда искажаются. Контрастность у IPS Black выше, что улучшает детализацию в тенях.

2. Разрешение 4K (3840x2160) для диагонали 27"-32"

Главный залог чёткости. Линии, сетка и мелкий текст в дереве операций остаются идеально резкими. Да, для старого железа это нагрузка, но игра стоит свеч.

3. Матовое антибликовое покрытие

Must-have для долгой работы. Рассеивает отражения от ламп и окон, значительно снижая нагрузку на глаза. Цвета чуть менее «сочные», чем на глянце, но для работы это правильный выбор.

4. Защита от мерцания (Flicker Free)

Обязательно проверяйте её наличие в характеристиках. Устраняет незаметное глазу мерцание подсветки (ШИМ) — частую скрытую причину усталости и рези в глазах при многочасовой работе.

5. Эргономичная подставка с регулировкой

Возможность настроить высоту, наклон и поворот — основа профилактики усталости шеи и спины. Не экономьте на этом.

✦ ─── ✦

🔌 Что упростит жизнь (опционально, но очень круто)

Порт USB-C с зарядкой от 90 Вт. Если работаете с ноутбуком (особенно MacBook Pro), один кабель заменит видеовход, зарядку и подключение периферии.

Встроенный KVM-переключатель. Позволяет управлять двумя компьютерами (станцией и ноутбуком) с одной клавиатуры и мыши, подключённых к монитору.

✦ ─── ✦

🔄 Изогнутый или плоский для САПР?

Плюс изгиба: На широком экране изгиб (радиус 1800R-2500R) обеспечивает одинаковое расстояние от глаз до всех точек, снижая утомляемость при работе с крупными 3D-сборками.

Главный минус: Возможно визуальное искажение прямых линий в 2D-чертежах, что критично для точности.

Вывод: Изогнутый экран может быть комфортнее для 3D-моделирования, но для частой работы с 2D-чертежами выбирайте плоскую панель.

✦ ─── ✦

⚠ Почему OLED — плохая идея для САПР?
Несмотря на идеальный чёрный, для инженерной работы OLED несёт ключевой риск — выгорание (burn-in) статичных элементов интерфейса, которые могут «отпечататься» уже через 1-2 года. Алгоритмы лишь замедляют, а не исключают риск. Кроме того, многие OLED-панели используют ШИМ, что может вызывать дискомфорт.

Вывод: Дорогой OLED — это гарантированная угроза для профессионального инструмента. Для САПР безопаснее проверенная IPS-матрица.

🎮 А игровые 144 Гц?
Высокая частота обновления (от 100 Гц) — полезный бонус. Она делает вращение сложных сборок заметно плавнее. Но в приоритете всё равно чёткость и цветопередача, поэтому гнаться за 240 Гц не стоит.

💎 Краткий чек-лист при выборе:

✔ Матрица: IPS (в идеале IPS Black).
✔ Разрешение: 4K для диагонали 27"-32".
✔ Покрытие: матовое.
✔ Защита от мерцания (Flicker Free).
✔ Подставка: регулируемая.
✔ Допы: USB-C 90W и KVM (сильно упрощают жизнь).
✔ Выбирайте IPS, а не OLED, для долгой и безопасной работы.

✦ ─── ✦

✨ P.S. Мой личный опыт
Почти 9 лет использую монитор LG 34UB67-B с разрешением 2560х1080, его разрешения уже не хватает для максимальной детализации. Сейчас в активном поиске нового, соответствующего всем пунктам выше.

❓ Вопрос к вам
А каким монитором вы пользуетесь для работы в САПР? Довольны ли? Что посоветуете тем, кто сейчас выбирает? Делитесь опытом в комментариях!

Поставьте 👍, если пост был полезен, и поделитесь им с коллегами!

#РоманСаляхутдинов #КОМПАС3D #SolidWorks #монитор #инженер #САПР #железо #эргономика

Параметризация сборки деревянной лестницы в КОМПАС-3D 🪜

Хотите научиться создавать умные модели, которые сами подстраиваются под ваши размеры? Разбираем профессиональный подход к параметризации сборок в КОМПАС-3D на примере лестницы.

🔧 Суть метода:
Задаём ключевые управляющие размеры — общую длину/высоту пролёта, ширину ступени. Вся геометрия адаптируется автоматически! Меняем один параметр, и модель перестраивается корректно: пересчитывается количество ступеней, их шаг, положение тетивы.

📌 В видео подробно разберём:
✔️ Создание системы переменных и управление зависимостями
✔️ Автоматический пересчёт количества ступеней по длине пролёта и оптимальному шагу
✔️ Построение устойчивой параметрической схемы без ошибок
✔️ Адаптивные сопряжения деталей в сборке

🎯 Результат:
Получаем настраиваемый шаблон-конструктор для быстрой генерации лестниц под любые габариты. Это реально ускоряет подготовку проектной документации!

🎬 Смотрите подробный разбор здесь:
👉 https://vkvideo.ru/video-11137224_456239923

❓ А вы часто используете переменные в работе? Делитесь в комментариях!

#КОМПАС3D #kompas3d #РоманСаляхутдинов #CAD #переменные #сборка #лестница

SOLIDWORKS | Model Mania 2018: Создание и изменение детали. Практика работы с чертежом!

Конкурсные задания Model Mania — отличный тренажёр для отработки реальных навыков работы в SOLIDWORKS. Ведь там нужно не просто смоделировать, а точно прочитать чертёж и понять логику изменений.

В этом видео разбираем два задания на основе одной заготовки с конкурса Model Mania 2018:

Первая деталь — создаём «с нуля» строго по исходному чертежу.

Вторая деталь — берём нашу модель и модифицируем её по новому техническому заданию (изменяем размеры, геометрию).

На этом примере отлично видно, насколько важно строить модель не просто «в лоб», а с расчётом на возможные правки. Мы разберём, как подходить к такой задаче и какие инструменты позволяют вносить изменения быстро и без ошибок.

📌 В работе используем:
✔ Вытянутая бобышка / вырез
✔ Оболочка
✔ Скругление
✔ И ключевой для модификаций инструмент — «Переместить грань»

Это практический урок по грамотному построению и, что не менее важно, последующему редактированию сложных деталей.

🎬 Смотрите подробный разбор здесь:
👉 https://vkvideo.ru/video-11137224_456239907

#SOLIDWORKS #ModelMania #Моделирование #Чертеж #ОбучениеSOLIDWORKS #ИнженернаяГрафика #РоманСаляхутдинов #3Dмоделирование

Секретное оружие КОМПАС-3D v23: Гофра за две операции!

Приветствую, коллеги! 🖐
Если вы проектируете шланги, патрубки, сильфоны или любые другие детали со сложной волнообразной поверхностью, этот выпуск для вас.

В 23-й версии КОМПАС-3D появилась возможность, которая радикально упрощает создание таких моделей. Речь о функции «Изменение формы сечения» внутри команды «Элемент по траектории».

В новом видео я на живом примере показываю, как с её помощью создать параметрический гофрированный шланг всего за ДВЕ операции. Больше никаких множественных вырезов или сложных массивов!

Что разберем:
✅ Фишка, которая экономит часы работы.
✅ Как управлять формой через простые размеры (30мм → 33мм).
✅ Получаем «правильную» геометрию для сборок, расчётов или подготовки к 3D-печати.
✅ Актуально для всех, кто работает в механике, проектирует оборудование или увлекается 3D-моделированием.

Это один из тех инструментов, который, попав в арсенал, сразу начинает экономить время и силы.

🎥 СМОТРИТЕ ВИДЕОУРОК ЗДЕСЬ:
https://vk.com/video-11137224_456240076

❓ Как вы раньше создавали подобную гофру и с какими сложностями сталкивались?

#компас3d #3д_моделирование #инженернаяграфика #гофра #проектирование #РоманСаляхутдинов #cad

🔥 ГОТОВЫЙ АЛГОРИТМ: Как создать сложную органику в КОМПАС-3D

Твердотельное моделирование не справляется с кривыми линиями? Тогда этот урок для вас! В видео мы создаём 3D-модель защитной маски, используя инструменты поверхностного моделирования «по полной».

В этом видео вы увидите, как:
🟢 Шаг 1. Строим каркас из эскизов и 3D-сплайнов.
🟢 Шаг 2. Натягиваем «Поверхность по сечениям», получая основу формы.
🟢 Шаг 3. Закрываем «дыры» командой «Заплатка» и выдавливанием.
🟢 Шаг 4. Обрезаем лишнее и доводим края до идеала («Усечение поверхности»).
🟢 Шаг 5. Сшиваем всё в единое тело и «Придаём толщину».

👉 Смотреть урок: https://vkvideo.ru/video-11137224_456239938

Хотите пойти дальше и стать профи?
Автор видео, Роман Саляхутдинов, подготовил курсы, которые превращают сложные темы в понятные алгоритмы:

📌 Старт: «Основы поверхностного моделирования в КОМПАС-3D» — kurs4.saprblog.ru
📌 PRO: «Углубленный курс по поверхностному моделированию» — kurs6.saprblog.ru

Сохраняйте пост в закладки, чтобы не потерять алгоритм! ✨

#Компас3D #ПоверхностноеМоделирование #РоманСаляхутдинов #3Dмоделирование #САПР #Обучение #СплайновоеМоделирование

CAD на MacBook — это реально? Разбираем главный миф.

В новом видео тестирую связку:
• MacBook Pro на M1 Pro (32 ГБ)
• Parallels + Windows 11 ARM
• КОМПАС-3D v24 и SOLIDWORKS 2026

Проверяю, как система ведёт себя с тяжёлыми сборками, и даю честный ответ, кому подойдёт такое решение, а кому лучше выбрать классический ПК.
Отдельно загружаю и тестирую сборку на 5500 компонентов, чтобы увидеть реальные пределы производительности.

Смотрите объективный тест:
▶ CAD на MacBook — это реально? Разбираем главный миф.

В новом видео тестирую связку:
• MacBook Pro на M1 Pro (32 ГБ)
• Parallels + Windows 11 ARM
• КОМПАС-3D v24 и SOLIDWORKS 2026

Проверяю, как система ведёт себя с тяжёлыми сборками, и даю честный ответ, кому подойдёт такое решение, а кому лучше выбрать классический ПК.
Отдельно загружаю и тестирую сборку на 5500 компонентов, чтобы увидеть реальные пределы производительности.

Смотрите объективный тест:
▶ https://vkvideo.ru/video-11137224_456240075

#MacBook #SOLIDWORKS #КОМПАС3D #Parallels #CAD #Обзор #Тест #РоманСаляхутдинов

Как смоделировать защитную маску в SolidWorks?

Видеоурок по SolidWorks посвящен моделированию защитной маски с нуля. Акцент на мощные инструменты: Поверхности и Сплайны.

В работе:
➡ Построение сложного контура сплайном
➡ Вытянутая поверхность и ее обрезка
➡ Волшебство команды «Поверхность по сечениям»
➡ Как из поверхности сделать деталь с толщиной
➡ Деталировка: отверстия, буртик, крепление

Если хотите научиться создавать гладкие, обтекаемые формы — этот урок для вас. Поехали! 🔥

Видео: https://vkvideo.ru/video-11137224_456239914

Друзья, а что чаще всего моделируете вы — детали машин или предметы быта? Пишите в комментах!

#SolidWorks #Моделирование #3D #Инженер #Черчение #Обучение #Дизайн #Урок #Туториал #РоманСаляхутдинов

🚀 Проектирование СВЕРХУ ВНИЗ в КОМПАС-3D: От эскиза до сборки за один подход!

Часто ли вы сталкиваетесь с ситуацией, когда нужно быстро проработать концепцию сложного узла, а создание каждой детали по отдельности отнимает много времени?

В новом видео разбираем мощную методику — проектирование «Сверху вниз»! Это когда вы начинаете не с отдельных деталей, а с общей идеи сборки.

Что будет в видео? 🖥

▶ Ключевые этапы методики:
1. Создаем «скелет» сборки — общую геометрию (Компонентную геометрию).
2. Вставляем этот «скелет» в новую сборку.
3. На его основе прямо в сборке создаем 3D-тела будущих деталей.
4. Волшебный этап: превращаем эти тела в полноценные детали и компоненты одним кликом!

Я покажу всё на простом и понятном примере, но эта же методика отлично масштабируется на сложные агрегаты и механизмы. Идеально для прототипирования и работы со сложными взаимосвязями между компонентами.

👉 СМОТРИТЕ ВИДЕО ЗДЕСЬ:
https://vkvideo.ru/video-11137224_456239922

Обсудим в комментариях! 🤔
Вы используете такой подход в работе?
Или предпочитаете классическое проектирование «снизу вверх» (от детали к сборке)?
Делитесь своим опытом и лайфхаками!

📚 Хотите глубже освоить КОМПАС-3D?

✔ БЕСПЛАТНЫЙ курс для старта: https://kompas3d.saprblog.ru

✔ Прокачайте свои навыки до максимума! Видеокурс «Эффективная Работа в КОМПАС-3D. Часть 2»: https://kurs2.kompas3d.saprblog.ru

Это продолжение первой части. Он подойдет всем, кто уже умеет создавать модели, сборки и чертежи, но хочет работать быстрее, грамотнее и эффективнее. Работает в интерфейсе v17 и новее!

Что внутри: интерактивное меню, бонусные уроки, папка с файлами-примерами для тренировки.

#КОМПАС3D #СборкаКОМПАС3D #Проектирование #РоманСаляхутдинов #3Dмоделирование #SaprBlog

Шарообразная пружина в SOLIDWORKS | Поверхность по траектории и Линия разъёма
Видео по продвинутому моделированию в SOLIDWORKS! 🚀

На этот раз разбираем, как создать нестандартную шарообразную пружину. Это отличный пример применения сложных поверхностей.

📌 Что будет в видео:
✔ Создание базовой сферической формы.
✔ Работа с командой «Поверхность по траектории» — ключевой инструмент для этой задачи.
✔ Использование «Линии разъёма» для точного разделения геометрии.
✔ Финальный штрих — «Элемент по траектории», и пружина готова!

👉 Этот метод отличается от того, что мы использовали для пружины «Песочные Часы». Выбирайте подходящий способ под свою задачу!

Смотрите подробный разбор и скачивайте модель в видео:

https://vkvideo.ru/video-11137224_456239918

#SOLIDWORKS #РоманСаляхутдинов #3Dмоделирование #инженер #курсыSOLIDWORKS #черчение #spring #пружина #поверхности #линияразъема #обучение #инженернаяграфика

Model Mania 2019 в КОМПАС-3D: Разбор детали и работа с исполнениями

🛠 Готовы прокачать свои навыки в КОМПАС-3D на примере реальной конкурсной задачи?

В этом видео мы детально разбираем построение модели из конкурса Model Mania 2019. Но не просто создаем деталь, а осваиваем мощный профессиональный инструмент — независимые исполнения.

Что будет в видео:
1. Создаем первую версию детали по конкурсному чертежу (его я показываю в начале).
2. На основе этой модели создаем независимое исполнение.
3. Вносим изменения согласно второй версии чертежа, получая два варианта детали в одном файле.

Видео: https://vkvideo.ru/video-11137224_456239933

Почему это полезно? Исполнения — это огромная экономия времени, когда вам нужно создать несколько модификаций одной детали (например, разные версии для сборочных единиц или разные технологические состояния).

Лайфхак от автора: Я настоятельно рекомендую сначала самостоятельно попробовать построить эту деталь по чертежу (паузу в начале я специально для этого делаю). А уже потом смотреть мой ход мыслей и действий. Сравните подходы — это самый быстрый путь к росту!

А вы часто используете исполнения в своей работе? Делитесь в комментариях, для каких задач они вам пригодились!

#компас3d #компас #3dмоделирование #инженернаяграфика #modelmania #конструктор #исполнения #романсаляхутдинов #курсыкомпас #черчение #cad

Моделируем резиновый массажный мяч в SOLIDWORKS 🎥

Привет, коллеги-инженеры и все, кто увлекается 3D-моделированием! Сегодня мы вместе с Романом Саляхутдиновым разберем процесс создания модели резинового массажного мяча с шипами в SOLIDWORKS 2017 .

Это отличный пример для отработки работы с основными инструментами.

🔧 Краткий алгоритм создания модели
Весь процесс можно описать несколькими ключевыми шагами:

1. Базовый элемент: Создание первого элемента (шипа) с помощью команды «Повёрнутая бобышка» на 180 градусов .
2. Круговой массив: Формирование шипов вдоль вспомогательных осей с помощью мощного инструмента «Круговой массив» .
3. Оболочка: Превращение твердого тела в тонкостенный объект командой «Оболочка» .
4. Зеркальное отражение и скругление: Завершение модели созданием второй половины мяча и финальными скруглениями .

🎬 Смотрите полный процесс в видео!
Чтобы увидеть все нюансы и тонкости работы, обязательно посмотрите подробный видеоурок:

👉 SOLIDWORKS - Мяч массажный резиновый. Оболочка:
https://vkvideo.ru/video-11137224_456239928

🚀 Хотите изучить SOLIDWORKS глубже?
Если этот урок был вам полезен, у вас есть возможность систематизировать и значительно расширить свои знания:

🔷 Бесплатный курс по SOLIDWORKS: идеальный старт для новичков. Переходите по ссылке: solidworks.saprblog.ru

✔ Видеокурс «Эффективная работа в SolidWorks»: для тех, кто хочет работать быстро и профессионально. Подробности здесь: sw.saprblog.ru

Как вам урок? Получилось ли повторить?
Делитесь своими успехами или задавайте вопросы в комментариях! А также пишите, какие уроки или модели вы хотели бы увидеть в будущем .

🎯 Воплощаем сложную задумку в КОМПАС-3D: создаём элегантную пружину «Песочные часы»!

Приветствую, инженеры и любители 3D-моделирования! Готовы разобрать красивый и нетривиальный приём? В новом видео мы создадим не обычную цилиндрическую пружину, а её изящную версию в форме песочных часов. Это отличный пример работы с пространственными траекториями.

Ключевые шаги, которые вы освоите в уроке:
1. Подготовка каркаса: Создание смещённых плоскостей и трёх эскизов с окружностями (⌀80 и ⌀50 мм).
2. Базовая форма: Построение «Элемента по сечениям» — будущей основы для сложной траектории.
3. Магия проекции: Создание цилиндрической спирали и её проецирование на сложную поверхность с помощью команды «Проекционная кривая». Это сердце метода!
4. Финальное моделирование: Создание профиля и использование команды «Элемент по траектории» вдоль спроецированной кривой.

🔗 Смотрите весь процесс детально здесь:
https://vkvideo.ru/video-11137224_456239942

Этот метод открывает двери для моделирования любых сложных пространственных кривых и деталей — от нестандартных пружин и трубопроводов до элементов дизайна.

Хотите глубже освоить логику КОМПАС-3D и перейти от повторения к самостоятельному творчеству? Рекомендую системные курсы от автора, Романа Саляхутдинова:

• «Эффективная Работа в КОМПАС-3D» (и вторая часть) — фундамент для уверенной работы: https://kurs.kompas3d.saprblog.ru | https://kurs2.kompas3d.saprblog.ruru

Ставьте ❤, если оценили элегантность решения! Делитесь постом с теми, кому интересны продвинутые приёмы в САПР.

#Компас3D #РоманСаляхутдинов #3Dмоделирование #САПР #Инженер #Курсы #Обучение #Пружина #ПроекционнаяКривая

SOLIDWORKS: создаем кронштейн с отверстиями 🚀

Готовы прокачать свои навыки в SOLIDWORKS и разобрать полезный практический пример? В видео моделируем кронштейн с отверстиями, используя продвинутые, но очень важные команды.

🛠 В этом уроке отрабатываем:
- Использование команды «Вытянутая бобышка»
- Создание оси и вспомогательных плоскостей
- Создание отверстий
- Создание ребра жесткости
- Применение «Кругового массива» для отверстий под крепеж

📍 Важно: Видео записано в SOLIDWORKS 2014, но все принципы и действия полностью актуальны и для современных версий программы! Знания вечны.

👇 Смотрите подробный разбор и добавляйте в свою копилку приемов: https://vkvideo.ru/video-11137224_456239959


🔷 Хотите больше?
Освойте SOLIDWORKS с бесплатным курсом от Романа Саляхутдинова: solidworks.saprblog.ru

Профессиональный подход в КОМПАС-3D: проектирование через компоновочную геометрию

Новый урок (Версия 2) — о ключевой методике для серьёзных проектов: нисходящее проектирование через компоновочную геометрию. Это тот самый системный подход, который используют в промышленности (например, в ОКБ Новосибирска).

Мы разберём не просто кнопки, а логику всего рабочего процесса:

1. Создаём «скелет» (компоновочную геометрию) — основу, которая задаёт все габариты.
2. Планируем раскрой — командой «Разбить поверхность» готовим модель к производству.
3. Работаем в сборке — используем «скелет» как единый источник геометрии.
4. Создаём детали — быстро генерируем их копированием граней.
5. Финальный результат — операции «Сшить» и «Преобразовать в листовое тело» дают детали, готовые к развёртке.

⚡ Главные преимущества метода:

• Контроль: Меняешь один объект — вся конструкция обновляется.
• Точность: Исключены ошибки в стыковке размеров.
• Скорость: Создание комплекта деталей занимает минуты.

🔧 Идеальная параметризация: Вся модель управляется переменными. Поменял ширину компоновки и толщину листа — и вся конструкция мгновенно перестроилась. Вот что значит профессиональный уровень.

🎯 Для кого это? Для конструкторов, которые хотят перейти от простого моделирования к промышленному системному подходу в КОМПАС-3D при работе с металлоконструкциями, каркасами и корпусами.

💎 Итог: Освоите метод для проектирования сложных листовых изделий с минимумом ошибок и максимальной скоростью.

📺 Смотрите урок тут:
https://vkvideo.ru/video-11137224_456240074

Обсудим в комментариях? 👇

• Приходилось ли вам использовать компоновочную геометрию?
• Какие темы по КОМПАС-3D хотели бы разобрать в следующих выпусках?

Если урок был полезен — поддержите репостом! Это лучшая помощь каналу.

#КОМПАС3D #КомпоновочнаяГеометрия #Металлоконструкции #ПараметрическоеМоделирование #САПР #РоманСаляхутдинов

Изменилось закреплённое сообщение чата

🔥 Как включить крутую графику RealView в SOLIDWORKS 2024?

Знаете, как сделать ваши детали и сборки в SOLIDWORKS неотличимыми от реальных? Всё дело в функции RealView — она добавляет потрясающие материалы, блики и отражения прямо в режиме работы, без рендера.

Но что делать, если у вас её нет? Не беда! В новом коротком видео я покажу проверенный способ, как активировать RealView для любой видеокарты.

Что делаем:

Win + R → пишем regedit.

Идем по пути: HKEY_CURRENT_USER\SOFTWARE\SolidWorks\AllowList\Gl2Shaders\

Добавляем новый раздел (какой именно — смотри в видео, там всё наглядно).

Всё просто, быстро и безопасно. После этой настройки ваша SOLIDWORKS заиграет новыми красками! ✨

📺 СМОТРИТЕ ИНСТРУКЦИЮ ЗДЕСЬ: https://vkvideo.ru/video-11137224_456239937

Отличное видео для практики в КОМПАС-3D! 🎯

Роман Саляхутдинов в этом уроке показывает классический и очень полезный пример создания сложной детали с использованием мощных инструментов системы. Если вы хотите понять логику построения и отработать ключевые команды — этот ролик для вас.

🏗 Ключевые этапы создания модели:

1.Базовый объем: Эскиз → Элемент вращения (создается половина сферы).
2. Шип: Эскиз контура → Второй элемент вращения.
3. Размножение шипов: Здесь начинается самое интересное — несколько операций «Массив по концентрической сетке». Эта команда создает копии объекта (шипа) по кругу и радиально, что идеально подходит для шарообразной формы.
4. Тонкая стенка: Применение команды «Оболочка» для создания полой детали с заданной толщиной.
5. Сборка целого мяча: Операция «Зеркальное отражение» завершает форму.
6. Финальная доводка: Скругление ребер для реалистичности и эргономики.

💡 На что обратить внимание (чтобы избежать ошибок):
- «Массив по концентрической сетке» — ключевая команда в этом уроке. В ней важно правильно задать ось массива, количество экземпляров и шаг. Система позволяет гибко настраивать параметры, например, доворачивать каждый экземпляр по направлению к центру или сохранять исходную ориентацию.

- При создании «Оболочки» могут возникнуть ошибки, если в модели есть проблемы с геометрией. Если столкнулись с этим, проверьте, все ли ребра для скругления выбраны корректно. Иногда помогает выделить дополнительное ребро рядом с проблемной зоной.

Этот урок — отличная демонстрация, как из простых операций собирается комплексная модель. Идеально для развития пространственного мышления и навыков владения КОМПАС-3D.

Ссылка на видео: https://vkvideo.ru/video-11137224_456239944

Обсуждаем в комментариях!

1. Какой этап моделирования в КОМПАС-3D вызывает у вас больше всего вопросов?
2. Какие еще практические детали хотели бы увидеть в подобных пошаговых видеоуроках?

Создание листовой детали в SOLIDWORKS по фотографии

Как быстро перейти от фотографии или эскиза к готовой 3D-модели и развертке листовой детали? Показываем на реальном примере.

В этом видеоуроке мы воссоздаем деталь в SOLIDWORKS, используя классические команды для работы с листовым металлом:

✅ Нарисованный сгиб — создание основы.
✅ Ребро-кромка — добавление полок.
✅ Вырез-Вытянуть — формирование отверстий.
✅ Зеркальное отражение — быстрое копирование элементов.
✅ Развертка — получение плоского шаблона для производства.

Смотрите разбор и повторяйте:
vkvideo.ru/video-11137224_45623...

Этот подход позволяет быстро создать модель и подготовить её для производства. Сохраняйте пост, если работаете с листовым металлом!

С Новым 2026 годом! 🎄

Пусть новый год принесёт:
✅ Чёткие цели и идеальные проекты.
✅ Лёгкие решения и радость от работы.
✅ Вдохновение и поддержку единомышленников.

Крепкого здоровья и ярких побед! 🏆

КОМПАС-3D: Как нанести шкалу с цифрами вдоль кривой? ⚙📐

Часто нужно создать точную разметку, например, лимб или шкалу? В видео Романа Саляхутдинова — наглядный и быстрый способ сделать это в КОМПАС-3D!

Что внутри видео?

🎯 Простой пример от А до Я:

1. Создаём основу как элемент вращения.
2. Делаем вырез под шпоночный паз.
3. Рисуем риски: короткую и длинную для разметки.
4. Создаём массив по концентрической сетке, чтобы быстро размножить риски по всей окружности.
5. Главная фишка! Используем команду «Текст вдоль кривой», чтобы нанести цифры на цилиндрическую поверхность.
6. Выдавливаем текст — и шкала с чёткими цифрами готова!

Идеально для: создания лимбов, нониусов, нанесения любой круговой разметки на детали.

Ссылка на видео: ▶ КОМПАС-3D: Как нанести шкалу с цифрами вдоль кривой? ⚙📐

Часто нужно создать точную разметку, например, лимб или шкалу? В видео Романа Саляхутдинова — наглядный и быстрый способ сделать это в КОМПАС-3D!

Что внутри видео?

🎯 Простой пример от А до Я:

1. Создаём основу как элемент вращения.
2. Делаем вырез под шпоночный паз.
3. Рисуем риски: короткую и длинную для разметки.
4. Создаём массив по концентрической сетке, чтобы быстро размножить риски по всей окружности.
5. Главная фишка! Используем команду «Текст вдоль кривой», чтобы нанести цифры на цилиндрическую поверхность.
6. Выдавливаем текст — и шкала с чёткими цифрами готова!

Идеально для: создания лимбов, нониусов, нанесения любой круговой разметки на детали.

Ссылка на видео: ▶ https://vkvideo.ru/video-11137224_456239890

Автор: Роман Саляхутдинов

Этот приём экономит кучу времени и открывает новые возможности для оформления чертежей и 3D-моделей. 💡

Кому актуально? Ставь 👍 и сохраняй пост к себе на стену, чтобы не потерять!

Автор: Роман Саляхутдинов

Этот приём экономит кучу времени и открывает новые возможности для оформления чертежей и 3D-моделей. 💡

Кому актуально? Ставь 👍 и сохраняй пост к себе на стену, чтобы не потерять!

🎲 Кубики Сома: от 3D-модели в КОМПАС-3D до готовой 3D-печати. Полный разбор!

Привет, инженеры и любители головоломок! 🧠

Знакомы с классической головоломкой «Кубики Сома»? Это 7 фигур, собранных из 27 кубиков, из которых можно сложить один большой куб и сотни других фигур.

В видео показан полный цикл создания этой головоломки в КОМПАС-3D — от идеи до готового изделия из пластика.

Что будет в видео?
✅ Создание сложной многотельной детали из 27 тел.
✅ Преобразование тел в отдельные детали для сборки — важный приём для работы со сложными моделями.
✅ Экспорт в STL с правильными настройками — чтобы ваша модель идеально загрузилась в слайсер (Cura, PrusaSlicer и др.) без ошибок.
✅ Создание G-кода — финальный шаг перед отправкой модели на 3D-принтер.
✅ Наглядный результат — в конце ролика вы увидите все детали головоломки, уже напечатанные на 3D-принтере. 🖨

Таймкоды для удобства:
00:00 — Вступление
00:35 — Что такое головоломка «Кубики Сома»
1:45 — Начинаем создание в КОМПАС-3D
11:16 — Экспорт в STL: все критичные настройки
14:30 — Как преобразовать тела в отдельные детали
17:49 — Итог: смотрим на готовые детали, напечатанные на 3D-принтере

Кому будет полезно?
▪ Начинающим и продвинутым пользователям КОМПАС-3D.
▪ Всем, кто увлекается 3D-печатью и хочет создавать свои модели.
▪ Тем, кто ищет интересный проект для оттачивания навыков моделирования.
▪ Любителям головоломок, которые хотят увидеть полный путь от чертежа до физической вещи.

Ссылка на видео:
👉 https://vkvideo.ru/video-11137224_456239915

Создайте свою головоломку, распечатайте и собирайте сложные фигуры! Отличный подарок для тех, кто любит думать руками. 🤗

🔸Видеокурс по КОМПАС-3D: https://kompas3d.saprblog.ru
🔸Видеокурс по SOLIDWORKS: https://solidworks.saprblog.ru
🔸Видеокурс по Autodesk Inventor: https://inventor.saprblog.ru
